Typ AFA

Norm, Beschreibung

AVIT ≈ ISO 6162-1/2

• Leichte Montage durch Losflanschsystem
• Ausgelegt für statische Beanspruchungen
• Verwendung mit Vollflansch empfohlen

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl+N, verzinkt; NBR	04
Stahl+N, verzinkt; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

PDF Datenblatt ECO

PDF Datenblatt

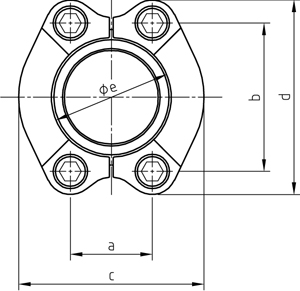

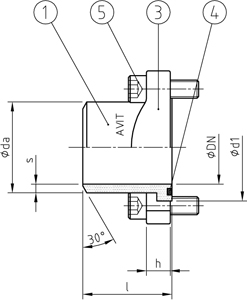

SERIE	PN	DN	SIZE	ABMESSUNGEN [mm]									O-RING	SCHRAUBEN	GEWICHT	MATERIAL	BESTAND	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	DIMENSIONS									O-RING	BOLTS	WEIGHT	MATERIAL	BESTAND	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	daxs	d1	l	h	a	b	c	d	e	Pos. 4	Pos. 5	[kg]			TYP DN-Serie
3000	350	13	½“	16,0 x 2,0	30,2	30	13	17,5	38,1	46	54	24,3	18,64x3,53	M8x25	0,25	1.4571		AFA13-304-41
3000	350	13	½“	20,0 x 2,5	30,2	30	13	17,5	38,1	46	54	24,3	18,64x3,53	M8x25	0,25	S355J2+N		AFA13-309-04
3000	350	13	½“	20,0 x 3,0	30,2	30	13	17,5	38,1	46	54	24,3	18,64x3,53	M8x25	0,25	S355J2+N		AFA13-310-04
3000	350	13	½“	20,0 x 3,0	30,2	30	13	17,5	38,1	46	54	24,3	18,64x3,53	M8x25	0,26	1.4571		AFA13-310-41
3000	350	13	½“	21,3 x 2,6	30,2	30	13	17,5	38,1	46	54	24,3	18,64x3,53	M8x25	0,25	S355J2+N		AFA13-312-04
3000	350	13	½“	21,3 x 2,6	30,2	30	13	17,5	38,1	46	54	24,3	18,64x3,53	M8x25	0,26	1.4571		AFA13-312-41
3000	350	13	½“	21,3 x 3,2	30,2	30	13	17,5	38,1	46	54	24,3	18,64x3,53	M8x25	0,26	1.4571		AFA13-314-41
3000	350	13	½“	21,3 x 3,7	30,2	30	13	17,5	38,1	46	54	24,3	18,64x3,53	M8x25	0,27	1.4571		AFA13-315-41
3000	350	13	½“	22,0 x 2,0	30,2	30	13	17,5	38,1	46	54	24,3	18,64x3,53	M8x25	0,25	S355J2+N		AFA13-318-04
3000	350	13	½“	22,0 x 2,0	30,2	30	13	17,5	38,1	46	54	24,3	18,64x3,53	M8x25	0,26	1.4571		AFA13-318-41
3000	350	13	½“	17,1 x 2,3	30,2	30	13	17,5	38,1	46	54	24,3	18,64x3,53	M8x25	0,26	1.4571		AFA13-324-41
6000	420	13	½	16,0 x 2,0	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,33	S355J2+N		AFA13-606-04
6000	420	13	½	16,0 x 2,5	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,34	S355J2+N		AFA13-607-04
6000	420	13	½	16,0 x 2,5	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,35	1.4571		AFA13-607-41
6000	420	13	½	16,0 x 3,0	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,34	S355J2+N		AFA13-608-04
6000	420	13	½	16,0 x 3,0	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,35	1.4571		AFA13-608-41
6000	420	13	½	17,1 x 3,2	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,35	1.4571		AFA13-609-41
6000	420	13	½	20,0 x 2,5	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,34	S355J2+N		AFA13-616-04
6000	420	13	½	20,0 x 2,5	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,35	1.4571		AFA13-616-41
6000	420	13	½	20,0 x 3,0	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,35	S355J2+N		AFA13-617-04
6000	420	13	½	20,0 x 3,0	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,35	1.4571		AFA13-617-41
6000	420	13	½	21,3 x 4,5	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,36	S355J2+N		AFA13-622-04
6000	420	13	½	21,3 x 4,5	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,36	1.4571		AFA13-622-41
6000	420	13	½	21,3 x 4,78	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,37	1.4571		AFA13-623-41
6000	420	13	½	21,3 x 4,0	31,7	34	16	18,2	40,5	48	57	24,6	18,64x3,53	M8x30	0,35	S355J2+N		AFA13-631-04
3000	350	19	¾“	22,0 x 2,0	38,1	35	14	22,2	47,6	52	65	32,1	24,99x3,53	M10x30	0,39	S355J2+N		AFA19-306-04
3000	350	19	¾“	25,0 x 3,0	38,1	35	14	22,2	47,6	52	65	32,1	24,99x3,53	M10x30	0,4	S355J2+N		AFA19-310-04
3000	350	19	¾“	25,0 x 3,0	38,1	35	14	22,2	47,6	52	65	32,1	24,99x3,53	M10x30	0,4	1.4571		AFA19-310-41
3000	350	19	¾“	26,7 x 2,9	38,1	35	14	22,2	47,6	52	65	32,1	24,99x3,53	M10x30	0,4	S355J2+N		AFA19-312-04
3000	350	19	¾“	26,7 x 3,91	38,1	35	14	22,2	47,6	52	65	32,1	24,99x3,53	M10x30	0,41	1.4571		AFA19-313-41
3000	350	19	¾“	26,9 x 2,3	38,1	35	14	22,2	47,6	52	65	32,1	24,99x3,53	M10x30	0,4	1.4571		AFA19-315-41
3000	350	19	¾“	26,9 x 3,2	38,1	35	14	22,2	47,6	52	65	32,1	24,99x3,53	M10x30	0,4	S355J2+N		AFA19-317-04
3000	350	19	¾“	26,9 x 3,6	38,1	35	14	22,2	47,6	52	65	32,1	24,99x3,53	M10x30	0,4	S355J2+N		AFA19-318-04
3000	350	19	¾“	26,9 x 3,6	38,1	35	14	22,2	47,6	52	65	32,1	24,99x3,53	M10x30	0,41	1.4571		AFA19-318-41
3000	350	19	¾“	26,9 x 4,0	38,1	35	14	22,2	47,6	52	65	32,1	24,99x3,53	M10x30	0,41	1.4571		AFA19-319-41
3000	350	19	¾“	28,0 x 3,0	38,1	35	14	22,2	47,6	52	65	32,1	24,99x3,53	M10x30	0,41	1.4571		AFA19-323-41
3000	350	19	¾“	21,3 x 2,8	38,1	35	14	22,2	47,6	52	65	32,1	24,99x3,53	M10x30	0,41	1.4571		AFA19-330-41
6000	420	19	¾“	20,0 x 2,5	41,3	38	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,64	1.4571		AFA19-606-41
6000	420	19	¾“	20,0 x 3,0	41,3	38	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,63	S355J2+N		AFA19-607-04
6000	420	19	¾“	20,0 x 3,0	41,3	38	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,64	1.4571		AFA19-607-41
6000	420	19	¾“	21,3 x 4,8	41,3	38	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,67	1.4571		AFA19-609-41
6000	420	19	¾“	25,0 x 3,0	41,3	38	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,62	S355J2+N		AFA19-611-04
6000	420	19	¾“	25,0 x 3,0	41,3	38	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,63	1.4571		AFA19-611-41
6000	420	19	¾“	25,0 x 4,0	41,3	38	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,64	S355J2+N		AFA19-612-04
6000	420	19	¾“	25,0 x 4,0	41,3	38	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,65	1.4571		AFA19-612-41
6000	420	19	¾“	26,7 x 3,9	41,3	38	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,64	1.4571		AFA19-614-41
6000	420	19	¾“	26,9 x 4,0	41,3	38	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,65	1.4571		AFA19-618-41
6000	420	19	¾“	26,9 x 5,6	41,3	38	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,66	S355J2+N		AFA19-620-04
6000	420	19	¾“	26,9 x 5,6	41,3	38	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,67	1.4571		AFA19-620-41
6000	420	19	¾“	26,9 x 5,0	41,3	38	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,65	S355J2+N		AFA19-633-04
3000	315	25	1“	28,0 x 2,0	44,4	40	16	26,2	52,4	59	70	38,5	32,92x3,53	M10x30	0,49	S355J2+N		AFA25-307-04
3000	315	25	1“	30,0 x 4,0	44,4	40	16	26,2	52,4	59	70	38,5	32,92x3,53	M10x30	0,52	S355J2+N		AFA25-310-04
3000	315	25	1“	33,7 x 2,6	44,4	40	16	26,2	52,4	59	70	38,5	32,92x3,53	M10x30	0,51	1.4571		AFA25-316-41
3000	315	25	1“	33,7 x 3,2	44,4	40	16	26,2	52,4	59	70	38,5	32,92x3,53	M10x30	0,48	S355J2+N		AFA25-317-04
3000	315	25	1“	33,7 x 3,2	44,4	40	16	26,2	52,4	59	70	38,5	32,92x3,53	M10x30	0,49	1.4571		AFA25-317-41
3000	315	25	1“	33,7 x 4,5	44,4	40	16	26,2	52,4	59	70	38,5	32,92x3,53	M10x30	0,53	1.4571		AFA25-319-41
6000	420	25	1“	25,0 x 3,0	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,03	S355J2+N		AFA25-605-04
6000	420	25	1“	30,0 x 4,0	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,03	S355J2+N		AFA25-615-04
6000	420	25	1“	30,0 x 4,0	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,05	1.4571		AFA25-615-41
6000	420	25	1“	30,0 x 5,0	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,05	S355J2+N		AFA25-616-04
6000	420	25	1“	30,0 x 5,0	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,07	1.4571		AFA25-616-41
6000	420	25	1“	33,4 x 4,5	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,04	1.4571		AFA25-618-41
6000	420	25	1“	33,4 x 6,4	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,07	S355J2+N		AFA25-619-04
6000	420	25	1“	33,4 x 6,4	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,09	1.4571		AFA25-619-41
6000	420	25	1“	33,7 x 7,1	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,09	S355J2+N		AFA25-625-04
6000	420	25	1“	33,7 x 7,1	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,11	1.4571		AFA25-625-41
6000	420	25	1“	38,0 x 5,0	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,05	S355J2+N		AFA25-632-04
6000	420	25	1“	38,0 x 5,0	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,07	1.4571		AFA25-632-41
6000	420	25	1“	38,0 x 6,0	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,07	1.4571		AFA25-633-41
6000	420	25	1“	33,7 x 6,3	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,07	S355J2+N		AFA25-636-04
6000	420	25	1“	33,7 x 6,3	47,6	40	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,09	1.4571		AFA25-636-41
3000	280	32	1¼“	30,0 x 4,0	50,8	45	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,68	1.4571		AFA32-306-41
3000	280	32	1¼“	38,0 x 4,0	50,8	45	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,65	S355J2+N		AFA32-315-04
3000	280	32	1¼“	38,0 x 4,0	50,8	45	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,66	1.4571		AFA32-315-41
3000	280	32	1¼“	38,0 x 5,0	50,8	45	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,69	1.4571		AFA32-316-41
3000	280	32	1¼“	42,0 x 3,0	50,8	45	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,65	S355J2+N		AFA32-320-04
3000	280	32	1¼“	42,0 x 3,0	50,8	45	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,66	1.4571		AFA32-320-41
3000	280	32	1¼“	42,4 x 3,2	50,8	45	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,65	S355J2+N		AFA32-325-04
3000	280	32	1¼“	42,4 x 3,2	50,8	45	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,67	1.4571		AFA32-325-41
3000	280	32	1¼“	42,4 x 2,6	50,8	45	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,64	S355J2+N		AFA32-327-04
3000	280	32	1¼“	42,4 x 3,6	50,8	45	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,67	1.4571		AFA32-329-41
3000	280	32	1¼“	42,4 x 4,0	50,8	45	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,68	1.4571		AFA32-330-41
3000	280	32	1¼“	42,4 x 5,6	50,8	45	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,69	S355J2+N		AFA32-332-04
3000	280	32	1¼“	42,4 x 5,6	50,8	45	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,7	1.4571		AFA32-332-41
6000	420	32	1¼“	20,0 x 3,0	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,52	1.4571		AFA32-603-41
6000	420	32	1¼“	25,0 x 3,0	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,49	S355J2+N		AFA32-604-04
6000	420	32	1¼“	30,0 x 4,0	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,49	S355J2+N		AFA32-607-04
6000	420	32	1¼“	30,0 x 4,0	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,52	1.4571		AFA32-607-41
6000	420	32	1¼“	30,0 x 5,0	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,51	S355J2+N		AFA32-608-04
6000	420	32	1¼“	30,0 x 5,0	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,54	1.4571		AFA32-608-41
6000	420	32	1¼“	38,0 x 5,0	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,48	S355J2+N		AFA32-614-04
6000	420	32	1¼“	38,0 x 5,0	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,51	1.4571		AFA32-614-41
6000	420	32	1¼“	38,0 x 6,0	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,51	S355J2+N		AFA32-615-04
6000	420	32	1¼“	38,0 x 6,0	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,54	1.4571		AFA32-615-41
6000	420	32	1¼“	42,4 x 5,6	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,5	1.4571		AFA32-624-41
6000	420	32	1¼“	42,4 x 6,3	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,5	S355J2+N		AFA32-625-04
6000	420	32	1¼“	42,4 x 6,3	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,53	1.4571		AFA32-625-41
6000	420	32	1¼“	42,4 x 7,1	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,53	S355J2+N		AFA32-626-04
6000	420	32	1¼“	42,4 x 8,8	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,58	S355J2+N		AFA32-627-04
6000	420	32	1¼“	42,4 x 8,8	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,61	1.4571		AFA32-627-41
6000	420	32	1¼“	48,3 x 6,3	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,61	1.4571		AFA32-632-41
6000	420	32	1¼“	48,3 x 8,0	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,68	1.4571		AFA32-633-41
6000	420	32	1¼“	42,4 x 8,0	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,56	S355J2+N		AFA32-643-04
6000	420	32	1¼“	42,4 x 8,0	54	45	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,59	1.4571		AFA32-643-41
3000	210	38	1½“	38,0 x 4,0	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,97	S355J2+N		AFA38-312-04
3000	210	38	1½“	42,0 x 3,0	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,92	S355J2+N		AFA38-315-04
3000	210	38	1½“	42,0 x 3,0	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,93	1.4571		AFA38-315-41
3000	210	38	1½“	42,4 x 2,6	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,92	1.4571		AFA38-316-41
3000	210	38	1½“	42,4 x 5,6	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	1,03	1.4571		AFA38-319-41
3000	210	38	1½“	48,3 x 2,6	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,93	S355J2+N		AFA38-326-04
3000	210	38	1½“	48,3 x 2,6	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,95	1.4571		AFA38-326-41
3000	210	38	1½“	48,3 x 3,2	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,94	S355J2+N		AFA38-327-04
3000	210	38	1½“	48,3 x 3,2	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,96	1.4571		AFA38-327-41
3000	210	38	1½“	48,3 x 3,6	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,91	S355J2+N		AFA38-328-04
3000	210	38	1½“	48,3 x 3,6	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,92	1.4571		AFA38-328-41
3000	210	38	1½“	48,3 x 4,5	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,95	S355J2+N		AFA38-330-04
3000	210	38	1½“	48,3 x 4,5	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,97	1.4571		AFA38-330-41
3000	210	38	1½“	48,3 x 5,0	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,97	S355J2+N		AFA38-331-04
3000	210	38	1½“	48,3 x 6,3	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	1,03	S355J2+N		AFA38-334-04
3000	210	38	1½“	48,3 x 6,3	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	1,05	1.4571		AFA38-334-41
3000	210	38	1½“	48,3 x 7,14	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	1,09	1.4571		AFA38-335-41
3000	210	38	1½“	48,3 x 8,0	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	1,12	1.4571		AFA38-336-41
3000	210	38	1½“	48,3 x 3,0	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,94	S355J2+N		AFA38-342-04
3000	210	38	1½“	60,3 x 2,9	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,97	S355J2+N		AFA38-345-04
3000	210	38	1½“	60,3 x 2,9	60,3	50	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,99	1.4571		AFA38-345-41
6000	420	38	1½“	25,0 x 3,0	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,46	S355J2+N		AFA38-604-04
6000	420	38	1½“	25,0 x 4,0	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,52	1.4571		AFA38-605-41
6000	420	38	1½“	38 x 4,0	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,47	1.4571		AFA38-610-41
6000	420	38	1½“	38,0 x 6,0	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,49	S355J2+N		AFA38-612-04
6000	420	38	1½“	38,0 x 6,0	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,54	1.4571		AFA38-612-41
6000	420	38	1½“	48,3 x 5,1	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,37	S355J2+N		AFA38-626-04
6000	420	38	1½“	48,3 x 5,1	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,42	1.4571		AFA38-626-41
6000	420	38	1½“	48,3 x 5,6	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,44	1.4571		AFA38-627-41
6000	420	38	1½“	48,3 x 6,3	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,44	S355J2+N		AFA38-628-04
6000	420	38	1½“	48,3 x 6,3	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,48	1.4571		AFA38-628-41
6000	420	38	1½“	48,3 x 7,1	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,47	S355J2+N		AFA38-629-04
6000	420	38	1½“	48,3 x 7,1	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,52	1.4571		AFA38-629-41
6000	420	38	1½“	48,3 x 8,8	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,54	S355J2+N		AFA38-632-04
6000	420	38	1½“	48,3 x 8,8	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,59	1.4571		AFA38-632-41
6000	420	38	1½“	50,0 x 5,0	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,43	1.4571		AFA38-637-41
6000	420	38	1½“	60,3 x 10,0	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,71	S355J2+N		AFA38-643-04
6000	420	38	1½“	60,3 x 10,0	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,77	1.4571		AFA38-643-41
6000	420	38	1½“	60,3 x 6,3	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,58	1.4571		AFA38-647-41
6000	420	38	1½“	60,3 x 8,0	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,61	S355J2+N		AFA38-648-04
6000	420	38	1½“	44,5 x 6,3	63,5	50	30	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,47	S355J2+N		AFA38-653-04
3000	210	51	2“	38,0 x 5,0	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,31	1.4571		AFA51-306-41
3000	210	51	2“	42,4 x 3,2	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,21	1.4571		AFA51-308-41
3000	210	51	2“	48,3 x 2,6	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,13	S355J2+N		AFA51-310-04
3000	210	51	2“	48,3 x 2,6	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,15	1.4571		AFA51-310-41
3000	210	51	2“	48,3 x 3,2	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,16	S355J2+N		AFA51-311-04
3000	210	51	2“	48,3 x 3,2	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,19	1.4571		AFA51-311-41
3000	210	51	2“	48,3 x 4,5	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,36	1.4571		AFA51-313-41
3000	210	51	2“	60,3 x 2,9	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,15	S355J2+N		AFA51-322-04
3000	210	51	2“	60,3 x 2,9	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,18	1.4571		AFA51-322-41
3000	210	51	2“	60,3 x 3,6	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,17	S355J2+N		AFA51-324-04
3000	210	51	2“	60,3 x 3,6	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,19	1.4571		AFA51-324-41
3000	210	51	2“	60,3 x 4,0	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,18	S355J2+N		AFA51-325-04
3000	210	51	2“	60,3 x 4,0	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,2	1.4571		AFA51-325-41
3000	210	51	2“	60,3 x 5,6	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,26	S355J2+N		AFA51-328-04
3000	210	51	2“	60,3 x 5,6	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,29	1.4571		AFA51-328-41
3000	210	51	2“	60,3 x 6,3	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,31	S355J2+N		AFA51-329-04
3000	210	51	2“	60,3 x 6,3	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,34	1.4571		AFA51-329-41
3000	210	51	2“	60,3 x 8,0	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,42	S355J2+N		AFA51-331-04
3000	210	51	2“	60,3 x 8,0	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,45	1.4571		AFA51-331-41
3000	210	51	2“	76,1 x 2,9	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,33	1.4571		AFA51-337-41
3000	210	51	2“	42,4 x 3,6	71,4	57	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,21	S355J2+N		AFA51-347-04
6000	420	51	2“	38,0 x 5,0	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,44	1.4571		AFA51-606-41
6000	420	51	2“	48,3 x 6,3	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,34	S355J2+N		AFA51-610-04
6000	420	51	2“	48,3 x 6,3	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,43	1.4571		AFA51-610-41
6000	420	51	2“	48,3 x 8,0	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,42	S355J2+N		AFA51-612-04
6000	420	51	2“	50,0 x 5,0	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,23	S355J2+N		AFA51-613-04
6000	420	51	2“	60,3 x 10,0	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,41	S355J2+N		AFA51-617-04
6000	420	51	2“	60,3 x 10,0	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,49	1.4571		AFA51-617-41
6000	420	51	2“	60,3 x 11,0	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,55	1.4571		AFA51-618-41
6000	420	51	2“	60,3 x 12,5	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,53	S355J2+N		AFA51-619-04
6000	420	51	2“	60,3 x 12,5	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,62	1.4571		AFA51-619-41
6000	420	51	2“	60,3 x 2,9	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	3,98	S355J2+N		AFA51-620-04
6000	420	51	2“	60,3 x 5,6	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,18	1.4571		AFA51-622-41
6000	420	51	2“	60,3 x 6,3	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,16	S355J2+N		AFA51-623-04
6000	420	51	2“	60,3 x 6,3	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,24	1.4571		AFA51-623-41
6000	420	51	2“	60,3 x 8,0	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,28	S355J2+N		AFA51-625-04
6000	420	51	2“	60,3 x 8,0	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,37	1.4571		AFA51-625-41
6000	420	51	2“	60,3 x 8,8	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,42	1.4571		AFA51-626-41
6000	420	51	2“	65,0 x 8,0	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,21	S355J2+N		AFA51-629-04
6000	420	51	2“	76,1 x 10,0	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,56	S355J2+N		AFA51-632-04
6000	420	51	2“	76,1 x 10,0	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,65	1.4571		AFA51-632-41
6000	420	51	2“	76,1 x 12,5	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,77	S355J2+N		AFA51-633-04
6000	420	51	2“	76,1 x 12,5	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,86	1.4571		AFA51-633-41
6000	420	51	2“	76,1 x 14,2	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,84	S355J2+N		AFA51-634-04
6000	420	51	2“	76,1 x 14,2	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,93	1.4571		AFA51-634-41
6000	420	51	2“	76,1 x 8,0	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,45	1.4571		AFA51-644-41
6000	420	51	2“	48,3 x 8,8	79,4	58	37	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,43	S355J2+N		AFA51-653-04
3000	175	64	2½“	60,3 x 2,9	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,72	S355J2+N		AFA64-309-04
3000	175	64	2½“	60,3 x 2,9	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,75	1.4571		AFA64-309-41
3000	175	64	2½“	60,3 x 5,6	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,92	S355J2+N		AFA64-311-04
3000	175	64	2½“	60,3 x 5,6	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,96	1.4571		AFA64-311-41
3000	175	64	2½“	73,0 x 5,2	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,81	S355J2+N		AFA64-316-04
3000	175	64	2½“	74,5 x 2,9	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,73	S355J2+N		AFA64-318-04
3000	175	64	2½“	74,5 x 2,9	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,76	1.4571		AFA64-318-41
3000	175	64	2½“	74,5 x 5,6	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,83	S355J2+N		AFA64-320-04
3000	175	64	2½“	76,1 x 10,0	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	2,25	S355J2+N		AFA64-324-04
3000	175	64	2½“	76,1 x 2,9	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,73	S355J2+N		AFA64-325-04
3000	175	64	2½“	76,1 x 2,9	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,76	1.4571		AFA64-325-41
3000	175	64	2½“	76,1 x 3,6	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,76	S355J2+N		AFA64-326-04
3000	175	64	2½“	76,1 x 3,6	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,79	1.4571		AFA64-326-41
3000	175	64	2½“	76,1 x 5,0	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,81	S355J2+N		AFA64-327-04
3000	175	64	2½“	76,1 x 5,6	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,9	1.4571		AFA64-329-41
3000	175	64	2½“	76,1 x 7,1	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	2,02	S355J2+N		AFA64-332-04
3000	175	64	2½“	76,1 x 7,1	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	2,05	1.4571		AFA64-332-41
3000	175	64	2½“	76,1 x 3,2	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,73	S355J2+N		AFA64-344-04
3000	175	64	2½“	76,1 x 3,2	84,1	58	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,76	1.4571		AFA64-344-41
6000	315	64	2½“	76,1 x 8,0	107,7	80	48	58,7	123,8	150	175	89,5	69,44x3,53	M24x80	8,42	S355J2+N		AFA64-611-04
6000	315	64	2½“	76,1 x 8,0	107,7	80	48	58,7	123,8	150	175	89,5	69,44x3,53	M24x80	8,59	1.4571		AFA64-611-41
3000	160	76	3“	60,3 x 3,6	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	2,99	S355J2+N		AFA76-306-04
3000	160	76	3“	76,1 x 2,9	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	2,73	S355J2+N		AFA76-313-04
3000	160	76	3“	76,1 x 2,9	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	2,78	1.4571		AFA76-313-41
3000	160	76	3“	76,1 x 3,6	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	2,83	S355J2+N		AFA76-314-04
3000	160	76	3“	76,1 x 3,6	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	2,88	1.4571		AFA76-314-41
3000	160	76	3“	76,1 x 7,1	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	3,23	S355J2+N		AFA76-316-04
3000	160	76	3“	88,9 x 3,2	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	2,86	S355J2+N		AFA76-321-04
3000	160	76	3“	88,9 x 3,2	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	2,92	1.4571		AFA76-321-41
3000	160	76	3“	88,9 x 3,6	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	2,88	S355J2+N		AFA76-322-04
3000	160	76	3“	88,9 x 3,6	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	2,94	1.4571		AFA76-322-41
3000	160	76	3“	88,9 x 4,0	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	2,9	S355J2+N		AFA76-324-04
3000	160	76	3“	88,9 x 4,0	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	2,96	1.4571		AFA76-324-41
3000	160	76	3“	88,9 x 5,6	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	3,03	1.4571		AFA76-325-41
3000	160	76	3“	88,9 x 7,6	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	3,17	S355J2+N		AFA76-327-04
3000	160	76	3“	88,9 x 7,6	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	3,23	1.4571		AFA76-327-41
3000	160	76	3“	88,9 x 9,5	101,6	60	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	3,49	1.4571		AFA76-329-41
6000	315	76	3“	76,1 x 12,5	131,7	90	58	71,4	152,4	178	210	114,5	85,32x3,53	M30x100	15,66	1.4571		AFA76-603-41
6000	315	76	3“	88,9 x 11,0	131,7	90	58	71,4	152,4	178	210	114,5	85,32x3,53	M30x100	14,85	S355J2+N		AFA76-606-04
6000	315	76	3“	88,9 x 11,0	131,7	90	58	71,4	152,4	178	210	114,5	85,32x3,53	M30x100	15,14	1.4571		AFA76-606-41
6000	315	76	3“	88,9 x 14,2	131,7	90	58	71,4	152,4	178	210	114,5	85,32x3,53	M30x100	15,31	S355J2+N		AFA76-608-04
3000	35	89	3½“	88,9 x 3,2	114,3	60	23	69,9	120,7	140	152	102,3	98,02x3,53	M16x50	3,05	S355J2+N		AFA89-305-04
3000	35	89	3½“	88,9 x 3,6	114,3	60	23	69,9	120,7	140	152	102,3	98,02x3,53	M16x50	3,09	S355J2+N		AFA89-306-04
3000	35	89	3½“	88,9 x 3,6	114,3	60	23	69,9	120,7	140	152	102,3	98,02x3,53	M16x50	3,15	1.4571		AFA89-306-41
3000	35	89	3½“	101,6 x 3,6	114,3	60	23	69,9	120,7	140	152	102,3	98,02x3,53	M16x50	3,24	1.4571		AFA89-312-41
3000	35	102	4“	76,1 x 3,6	127	60	25	77,8	130,2	150	160	115	110,72x3,53	M16x50	4,01	S355J2+N		AFA102-304-04
3000	35	102	4“	88,9 x 3,6	127	60	25	77,8	130,2	150	160	115	110,72x3,53	M16x50	3,78	S355J2+N		AFA102-307-04
3000	35	102	4“	88,9 x 3,6	127	60	25	77,8	130,2	150	160	115	110,72x3,53	M16x50	3,85	1.4571		AFA102-307-41
3000	35	102	4“	114,3 x 2,6	127	60	25	77,8	130,2	150	160	115	110,72x3,53	M16x50	3,51	S355J2+N		AFA102-312-04
3000	35	102	4“	114,3 x 2,6	127	60	25	77,8	130,2	150	160	115	110,72x3,53	M16x50	3,58	1.4571		AFA102-312-41
3000	35	102	4“	114,3 x 3,6	127	60	25	77,8	130,2	150	160	115	110,72x3,53	M16x50	3,5	S355J2+N		AFA102-314-04
3000	35	102	4“	114,3 x 3,6	127	60	25	77,8	130,2	150	160	115	110,72x3,53	M16x50	3,57	1.4571		AFA102-314-41
3000	35	102	4“	114,3 x 8,0	127	60	25	77,8	130,2	150	160	115	110,72x3,53	M16x50	4,12	1.4571		AFA102-321-41
3000	35	127	5“	139,7 x 4,0	152,4	60	28	92,1	152,4	180	183	140,5	136,12x3,53	M16x55	4,73	S355J2+N		AFA127-304-04
3000	35	127	5“	139,7 x 4,0	152,4	60	28	92,1	152,4	180	183	140,5	136,12x3,53	M16x55	4,82	1.4571		AFA127-304-41
3000	35	127	5“	139,7 x 6,6	152,4	60	28	92,1	152,4	180	183	140,5	136,12x3,53	M16x55	5,13	1.4571		AFA127-306-41

SAE-Flanschanschluss

Typ AFA

Norm, Beschreibung

Werkstoffe, Oberflächen

Dokumentation
