Typ AFAG

Norm, Beschreibung

AVIT ≈ ISO 6162-1/2

Einschraubzapfen mit O-Ring Dichtung mit zylindrischem
Whitworth Rohrgewinde nach ISO 1179-2 Type W
Nur mit Halbflanschen (AFH) verwendbar.

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl+N, verzinkt; NBR	04
Stahl+N, verzinkt; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

PDF Datenblatt

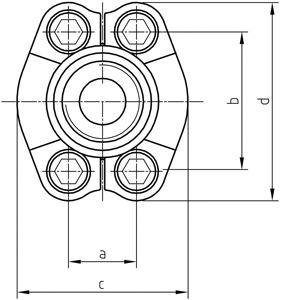

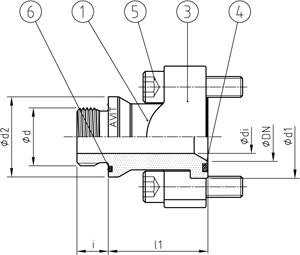

SERIE	PN	DN	ABMESSUNGEN [mm]										O-RING	O-RING	SCHRAUBEN	GEWICHT	BESTELLCODE	CAD
SERIES	PN	DN	DIMENSIONS										O-RING	O-RING	BOLTS	WEIGHT	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	d	d1	d2	di	l1	i	a	b	c	d	Pos. 4	Pos. 5	Pos. 6	[kg]	TYP DN-Serie
3000	350	13	G 3/8 A	30,2	24	8	57	12	17,5	38,1	46	54	22	18,64x3,53	17,0x1,5	M8x25	AFAG 13-3 12
3000	350	13	G 1/2 A	38,1	30	12	56	14	17,5	38,1	46	54	22	18,64x3,53	22,0x2,0	M8x25	AFAG 13-3 16
3000	350	19	G 3/4 A	38,1	40	15	60	16	22,2	47,6	52	65	30	24,99x3,53	29,8x2,6	M10x30	AFAG 19-3 20
3000	315	25	G 3/4 A	44,4	40	15	72	16	26,2	52,4	59	70	36	32,92x3,53	29,8x2,6	M10x30	AFAG 25-3 20
3000	315	25	G 1 A	44,4	46	19	68	18	26,2	52,4	59	70	36	32,92x3,53	34,5x2,6	M10x30	AFAG 25-3 25
3000	280	32	G 1 A	50,8	46	19	75	18	30,2	58,7	73	80	41	37,69x3,53	34,5x2,6	M10x30	AFAG 32-3 25
3000	280	32	G 1 1/4 A	50,8	54	24	65	20	30,2	58,7	73	80	41	37,69x3,53	43,0x3,0	M10x30	AFAG 32-3 30
3000	210	38	G 1 1/4 A	60,3	54	24	84	20	35,7	69,9	83	94	46	47,22x3,53	43,0x3,0	M12x35	AFAG 38-3 30
3000	210	38	G 1 1/2 A	60,3	60	30	82	20	35,7	69,9	83	94	46	47,22x3,53	49,0x3,0	M12x35	AFAG 38-3 38
3000	210	51	G 1 1/2 A	71,4	60	30	88	22	42,9	77,8	97	102	60	56,74x3,53	49,0x3,0	M12x35	AFAG 51-3 38
3000	210	51	G 2 A	71,4	75	40	84	24	42,9	77,8	97	102	60	56,74x3,53	61,0x3,5	M12x35	AFAG 51-3 50
6000	420	13	G 3/8 A	31,7	24	8	61	12	18,2	40,5	48	57	22	18,64x3,53	17,0x1,5	M8x30	AFAG 13-6 12
6000	420	13	G 1/2 A	31,7	30	12	56	14	18,2	40,5	48	57	22	18,64x3,53	22,0x2,0	M8x30	AFAG 13-6 16
6000	420	19	G 3/4 A	41,3	40	15	64	16	23,8	50,8	60	72	30	24,99x3,53	29,8x2,6	M10x35	AFAG 19-6 20
6000	420	19	G 1 A	41,3	46	19	66	18	23,8	50,8	60	72	30	24,99x3,53	34,5x2,6	M10x35	AFAG 19-6 25
6000	420	25	G 3/4 A	47,6	40	15	80	16	27,8	57,2	70	81	36	32,92x3,53	29,8x2,6	M12x45	AFAG 25-6 20
6000	420	25	G 1 A	47,6	46	19	75	18	27,8	57,2	70	81	36	32,92x3,53	34,5x2,6	M12x45	AFAG 25-6 25
6000	420	25	G 1 1/4 A	47,6	54	24	90	20	27,8	57,2	70	81	36	32,92x3,53	43,0x3,0	M12x45	AFAG 25-6 30
6000	420	32	G 1 A	54	46	19	88	18	31,8	66,7	78	96	41	37,69x3,53	34,5x2,6	M14x45	AFAG 32-6 25
6000	420	32	G 1 1/4 A	54	54	24	83	20	31,8	66,7	78	96	41	37,69x3,53	43,0x3,0	M14x45	AFAG 32-6 30
6000	420	38	G 1 1/4 A	63,5	54	24	98	20	36,5	79,4	96	113	46	47,22x3,53	43,0x3,0	M16x55	AFAG 38-6 30
6000	420	38	G 1 1/2 A	63,5	60	30	90	22	36,5	79,4	96	113	46	47,22x3,53	49,0x3,0	M16x55	AFAG 38-6 38
6000	420	51	G 1 1/2 A	79,4	60	30	110	22	44,5	96,8	114	134	60	56,74x3,53	49,0x3,0	M20x70	AFAG 51-6 38
6000	420	51	G 2 A	79,4	75	40	105	24	44,5	96,8	114	134	60	56,74x3,53	61,0x3,5	M20x70	AFAG 51-6 50
