Typ AFAM

Norm, Beschreibung

AVIT ≈ ISO 6162-1/2

• Leichte Montage durch Losflanschsystem
• Gewindezapfen mit 24° Konus-Anschluss mit metrischem Gewinde nach ISO 8434-1

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl+N, verzinkt; NBR	04
Stahl+N, verzinkt; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

PDF Datenblatt

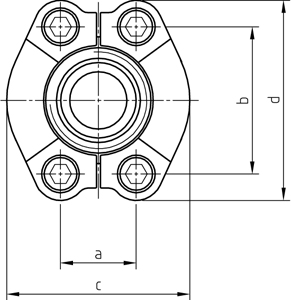

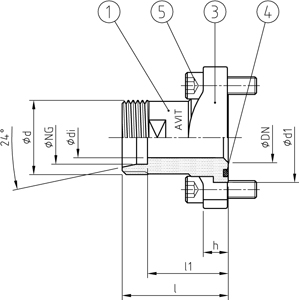

SERIE	PN	DN	SIZE	NG	ABMESSUNGEN [mm]									O-RING	SCHRAUBEN	GEWICHT	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	NG	DIMENSIONS									O-RING	BOLTS	WEIGHT	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	[mm]	d	di	d1	l	l1	a	b	c	d	Pos. 4	Pos. 6	[kg]	TYP DN-Serie
300	350	13	½“	12	M20x1,5	8	30,2	42	34,5	17,5	38,1	46	54	18,64x3,53	M8x25	0,31	AFAM 13-3-12
300	350	13	½“	15L	M22x1,5	11	30,2	42	40	17,5	38,1	46	54	18,64x3,53	M8x25	0,31	AFAM 13-3-15
300	350	13	½“	16	M24x1,5	12	30,2	44	38,5	17,5	38,1	46	54	18,64x3,53	M8x25	0,31	AFAM 13-3-16
300	350	19	¾“	16	M24x1,5	12	38,1	47	38,5	22,2	47,6	52	65	24,99x3,53	M10x30	0,53	AFAM 19-3-16
300	350	19	¾“	20	M30x2,0	16	38,1	49	38,5	22,2	47,6	52	65	24,99x3,53	M10x30	0,53	AFAM 19-3-20
300	350	19	¾“	22L	M30x2,0	18	38,1	47	39,5	22,2	47,6	52	65	24,99x3,53	M10x30	0,53	AFAM 19-3-22
300	315	25	1“	20	M30x2,0	15	44,4	55	44,5	26,2	52,4	59	70	32,92x3,53	M10x30	0,65	AFAM 25-3-20
300	315	25	1“	25	M36x2,0	20	44,4	57	45	26,2	52,4	59	70	32,92x3,53	M10x30	0,65	AFAM 25-3-25
300	315	25	1“	28L	M36x2,0	23	44,4	53	45,5	26,2	52,4	59	70	32,92x3,53	M10x30	0,65	AFAM 25-3-28
300	280	32	1¼“	25	M36x2,0	20	50,8	55	43	30,2	58,7	73	80	37,69x3,53	M10x30	0,89	AFAM 32-3-25
300	280	32	1¼“	30	M42x2,0	25	50,8	57	43,5	30,2	58,7	73	80	37,69x3,53	M10x30	0,89	AFAM 32-3-30
300	280	32	1¼“	35L	M45x2,0	30	50,8	53	42,5	30,2	58,7	73	80	37,69x3,53	M10x30	0,89	AFAM 32-3-35
300	210	38	1½“	35L	M45x2,0	30	60,3	56	45,5	35,7	69,9	83	94	47,22x3,53	M12x35	1,34	AFAM 38-3-35
300	210	38	1½“	38	M52x2,0	30	60,3	62	46	35,7	69,9	83	94	47,22x3,53	M12x35	1,34	AFAM 38-3-38
300	210	38	1½“	42L	M52x2,0	36	60,3	56	45	35,7	69,9	83	94	47,22x3,53	M12x35	1,34	AFAM 38-3-42
300	210	51	2“	38	M52x2,0	30	71,4	66	50	42,9	77,8	97	102	56,74x3,53	M12x35	1,75	AFAM 51-3-38
300	210	51	2“	42L	M52x2,0	36	71,4	60	49	42,9	77,8	97	102	56,74x3,53	M12x35	1,75	AFAM 51-3-42
6000	420	13	½“	12	M20x1,5	8	31,7	45	37,5	18,2	40,5	48	57	18,64x3,53	M8x30	0,33	AFAM 13-6-12
6000	420	13	½“	16	M24x1,5	12	31,7	47	38,5	18,2	40,5	48	57	18,64x3,53	M8x30	0,33	AFAM 13-6-16
6000	420	19	¾“	16	M24x1,5	12	41,3	53	44,5	23,8	50,8	60	72	24,99x3,53	M10x35	0,8	AFAM 19-6-16
6000	420	19	¾“	20	M30x2,0	15	41,3	55	44,5	23,8	50,8	60	72	24,99x3,53	M10x35	0,8	AFAM 19-6-20
6000	420	25	1“	20	M30x2,0	15	47,6	64	48	27,8	57,2	70	81	32,92x3,53	M12x45	0,98	AFAM 25-6-20
6000	420	25	1“	25	M36x2,0	19	47,6	66	54	27,8	57,2	70	81	32,92x3,53	M12x45	0,98	AFAM 25-6-25
6000	420	32	1¼“	25	M36x2,0	19	54	71	59	31,8	66,7	78	96	37,69x3,53	M14x45	1,44	AFAM 32-6-25
6000	420	32	1¼“	30	M42x2,0	25	54	73	59,5	31,8	66,7	78	96	37,69x3,53	M14x45	1,44	AFAM 32-6-30
6000	420	38	1½“	30	M42x2,0	25	63,5	78	64,5	36,5	79,4	96	113	47,22x3,53	M16x55	2,14	AFAM 38-6-30
6000	420	38	1½“	38	M52x2,0	30	63,5	80	64	36,5	79,4	96	113	47,22x3,53	M16x55	2,14	AFAM 38-6-38

SAE-Flanschanschluss mit 24° Konus
