Typ AFG

Norm, Beschreibung

AVIT ≈ ISO 6162-1/2

• Leichte Montage durch Losflanschsystem
• Ausgelegt für statische Beanspruchungen
• Verwendung mit Vollflansch empfohlen

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl+N, verzinkt; NBR	04
Stahl+N, verzinkt; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

PDF Datenblatt ECO

PDF Datenblatt

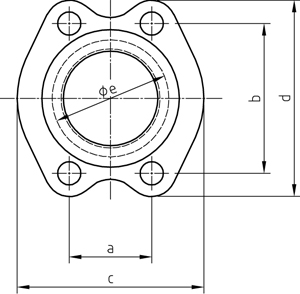

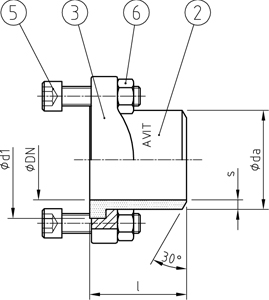

SERIE	PN	DN	SIZE	ABMESSUNGEN [mm]									SCHRAUBEN	GEWICHT	MATERIAL	VERFÜGBAR	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	DIMENSIONS									BOLTS	WEIGHT	MATERIAL	VERFÜGBAR	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	daxs	d1	l	h	a	b	c	d	e	Pos. 5	[kg]			TYP DN-Serie
3000	350	13	½“	20,0 x 2,5	30,2	60	13	17,5	38,1	46	54	24,3	M8x25	0,25	S355J2+N		AFG13-309-04
3000	350	13	½“	16,0 x 2,0	30,2	60	13	17,5	38,1	46	54	24,3	M8x25	0,25	14.571		AFG13-304-41
3000	350	13	½“	20,0 x 3,0	30,2	60	13	17,5	38,1	46	54	24,3	M8x25	0,25	S355J2+N		AFG13-310-04
3000	350	13	½“	20,0 x 3,0	30,2	60	13	17,5	38,1	46	54	24,3	M8x25	0,26	14.571		AFG13-310-41
3000	350	13	½“	21,3 x 2,6	30,2	60	13	17,5	38,1	46	54	24,3	M8x25	0,25	S355J2+N		AFG13-312-04
3000	350	13	½“	21,3 x 2,6	30,2	60	13	17,5	38,1	46	54	24,3	M8x25	0,26	14.571		AFG13-312-41
3000	350	13	½“	21,3 x 3,2	30,2	60	13	17,5	38,1	46	54	24,3	M8x25	0,26	14.571		AFG13-314-41
3000	350	13	½“	21,3 x 3,7	30,2	60	13	17,5	38,1	46	54	24,3	M8x25	0,27	14.571		AFG13-315-41
3000	350	13	½“	22,0 x 2,0	30,2	60	13	17,5	38,1	46	54	24,3	M8x25	0,25	S355J2+N		AFG13-318-04
3000	350	13	½“	22,0 x 2,0	30,2	60	13	17,5	38,1	46	54	24,3	M8x25	0,26	14.571		AFG13-318-41
3000	350	13	½“	17,1 x 2,3	30,2	60	13	17,5	38,1	46	54	24,3	M8x25	0,26	14.571		AFG13-324-41
6000	420	13	½	16,0 x 2,0	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,33	S355J2+N		AFG13-606-04
6000	420	13	½	16,0 x 2,5	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,34	S355J2+N		AFG13-607-04
6000	420	13	½	16,0 x 2,5	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,35	14.571		AFG13-607-41
6000	420	13	½	16,0 x 3,0	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,34	S355J2+N		AFG13-608-04
6000	420	13	½	16,0 x 3,0	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,35	14.571		AFG13-608-41
6000	420	13	½	17,1 x 3,2	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,35	14.571		AFG13-609-41
6000	420	13	½	20,0 x 2,5	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,34	S355J2+N		AFG13-616-04
6000	420	13	½	20,0 x 2,5	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,35	14.571		AFG13-616-41
6000	420	13	½	20,0 x 3,0	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,35	S355J2+N		AFG13-617-04
6000	420	13	½	20,0 x 3,0	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,35	14.571		AFG13-617-41
6000	420	13	½	21,3 x 4,5	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,36	S355J2+N		AFG13-622-04
6000	420	13	½	21,3 x 4,5	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,36	14.571		AFG13-622-41
6000	420	13	½	21,3 x 4,78	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,37	14.571		AFG13-623-41
6000	420	13	½	21,3 x 4,0	31,7	68	16	18,2	40,5	48	57	24,6	M8x30	0,35	S355J2+N		AFG13-631-04
3000	350	19	¾“	22,0 x 2,0	38,1	70	14	22,2	47,6	52	65	32,1	M10x30	0,39	S355J2+N		AFG19-306-04
3000	350	19	¾“	25,0 x 3,0	38,1	70	14	22,2	47,6	52	65	32,1	M10x30	0,40	S355J2+N		AFG19-310-04
3000	350	19	¾“	25,0 x 3,0	38,1	70	14	22,2	47,6	52	65	32,1	M10x30	0,40	14.571		AFG19-310-41
3000	350	19	¾“	26,7 x 2,9	38,1	70	14	22,2	47,6	52	65	32,1	M10x30	0,40	S355J2+N		AFG19-312-04
3000	350	19	¾“	26,7 x 3,91	38,1	70	14	22,2	47,6	52	65	32,1	M10x30	0,41	14.571		AFG19-313-41
3000	350	19	¾“	26,9 x 2,3	38,1	70	14	22,2	47,6	52	65	32,1	M10x30	0,40	14.571		AFG19-315-41
3000	350	19	¾“	26,9 x 3,2	38,1	70	14	22,2	47,6	52	65	32,1	M10x30	0,40	S355J2+N		AFG19-317-04
3000	350	19	¾“	26,9 x 3,6	38,1	70	14	22,2	47,6	52	65	32,1	M10x30	0,40	S355J2+N		AFG19-318-04
3000	350	19	¾“	26,9 x 3,6	38,1	70	14	22,2	47,6	52	65	32,1	M10x30	0,41	14.571		AFG19-318-41
3000	350	19	¾“	26,9 x 4,0	38,1	70	14	22,2	47,6	52	65	32,1	M10x30	0,41	14.571		AFG19-319-41
3000	350	19	¾“	28,0 x 3,0	38,1	70	14	22,2	47,6	52	65	32,1	M10x30	0,41	14.571		AFG19-323-41
3000	350	19	¾“	21,3 x 2,8	38,1	70	14	22,2	47,6	52	65	32,1	M10x30	0,41	14.571		AFG19-330-41
6000	420	19	¾“	20,0 x 2,5	41,3	76	19	23,8	50,8	60	72	32,5	M10x35	0,64	14.571		AFG19-606-41
6000	420	19	¾“	20,0 x 3,0	41,3	76	19	23,8	50,8	60	72	32,5	M10x35	0,63	S355J2+N		AFG19-607-04
6000	420	19	¾“	20,0 x 3,0	41,3	76	19	23,8	50,8	60	72	32,5	M10x35	0,64	14.571		AFG19-607-41
6000	420	19	¾“	21,3 x 4,8	41,3	76	19	23,8	50,8	60	72	32,5	M10x35	0,67	14.571		AFG19-609-41
6000	420	19	¾“	25,0 x 3,0	41,3	76	19	23,8	50,8	60	72	32,5	M10x35	0,62	S355J2+N		AFG19-611-04
6000	420	19	¾“	25,0 x 3,0	41,3	76	19	23,8	50,8	60	72	32,5	M10x35	0,63	14.571		AFG19-611-41
6000	420	19	¾“	25,0 x 4,0	41,3	76	19	23,8	50,8	60	72	32,5	M10x35	0,64	S355J2+N		AFG19-612-04
6000	420	19	¾“	25,0 x 4,0	41,3	76	19	23,8	50,8	60	72	32,5	M10x35	0,65	14.571		AFG19-612-41
6000	420	19	¾“	26,7 x 3,9	41,3	76	19	23,8	50,8	60	72	32,5	M10x35	0,64	14.571		AFG19-614-41
6000	420	19	¾“	26,9 x 4,0	41,3	76	19	23,8	50,8	60	72	32,5	M10x35	0,65	14.571		AFG19-618-41
6000	420	19	¾“	26,9 x 5,6	41,3	76	19	23,8	50,8	60	72	32,5	M10x35	0,66	S355J2+N		AFG19-620-04
6000	420	19	¾“	26,9 x 5,6	41,3	76	19	23,8	50,8	60	72	32,5	M10x35	0,67	14.571		AFG19-620-41
6000	420	19	¾“	26,9 x 5,0	41,3	76	19	23,8	50,8	60	72	32,5	M10x35	0,65	S355J2+N		AFG19-633-04
3000	315	25	1“	28,0 x 2,0	44,4	80	16	26,2	52,4	59	70	38,5	M10x30	0,49	S355J2+N		AFG25-307-04
3000	315	25	1“	30,0 x 4,0	44,4	80	16	26,2	52,4	59	70	38,5	M10x30	0,52	S355J2+N		AFG25-310-04
3000	315	25	1“	33,7 x 2,6	44,4	80	16	26,2	52,4	59	70	38,5	M10x30	0,51	14.571		AFG25-316-41
3000	315	25	1“	33,7 x 3,2	44,4	80	16	26,2	52,4	59	70	38,5	M10x30	0,48	S355J2+N		AFG25-317-04
3000	315	25	1“	33,7 x 3,2	44,4	80	16	26,2	52,4	59	70	38,5	M10x30	0,49	14.571		AFG25-317-41
3000	315	25	1“	33,7 x 4,5	44,4	80	16	26,2	52,4	59	70	38,5	M10x30	0,53	14.571		AFG25-319-41
6000	420	25	1“	25,0 x 3,0	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,03	S355J2+N		AFG25-605-04
6000	420	25	1“	30,0 x 4,0	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,03	S355J2+N		AFG25-615-04
6000	420	25	1“	30,0 x 4,0	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,05	14.571		AFG25-615-41
6000	420	25	1“	30,0 x 5,0	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,05	S355J2+N		AFG25-616-04
6000	420	25	1“	30,0 x 5,0	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,07	14.571		AFG25-616-41
6000	420	25	1“	33,4 x 4,5	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,04	14.571		AFG25-618-41
6000	420	25	1“	33,4 x 6,4	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,07	S355J2+N		AFG25-619-04
6000	420	25	1“	33,4 x 6,4	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,09	14.571		AFG25-619-41
6000	420	25	1“	33,7 x 7,1	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,09	S355J2+N		AFG25-625-04
6000	420	25	1“	33,7 x 7,1	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,11	14.571		AFG25-625-41
6000	420	25	1“	38,0 x 5,0	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,05	S355J2+N		AFG25-632-04
6000	420	25	1“	38,0 x 5,0	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,07	14.571		AFG25-632-41
6000	420	25	1“	38,0 x 6,0	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,07	14.571		AFG25-633-41
6000	420	25	1“	33,7 x 6,3	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,07	S355J2+N		AFG25-636-04
6000	420	25	1“	33,7 x 6,3	47,6	80	24	27,8	57,2	70	81	38,9	M12x45	1,09	14.571		AFG25-636-41
3000	280	32	1¼“	30,0 x 4,0	50,8	90	14	30,2	58,7	73	80	43,7	M10x30	0,68	14.571		AFG32-306-41
3000	280	32	1¼“	38,0 x 4,0	50,8	90	14	30,2	58,7	73	80	43,7	M10x30	0,65	S355J2+N		AFG32-315-04
3000	280	32	1¼“	38,0 x 4,0	50,8	90	14	30,2	58,7	73	80	43,7	M10x30	0,66	14.571		AFG32-315-41
3000	280	32	1¼“	38,0 x 5,0	50,8	90	14	30,2	58,7	73	80	43,7	M10x30	0,69	14.571		AFG32-316-41
3000	280	32	1¼“	42,0 x 3,0	50,8	90	14	30,2	58,7	73	80	43,7	M10x30	0,65	S355J2+N		AFG32-320-04
3000	280	32	1¼“	42,0 x 3,0	50,8	90	14	30,2	58,7	73	80	43,7	M10x30	0,66	14.571		AFG32-320-41
3000	280	32	1¼“	42,4 x 3,2	50,8	90	14	30,2	58,7	73	80	43,7	M10x30	0,65	S355J2+N		AFG32-325-04
3000	280	32	1¼“	42,4 x 3,2	50,8	90	14	30,2	58,7	73	80	43,7	M10x30	0,67	14.571		AFG32-325-41
3000	280	32	1¼“	42,4 x 2,6	50,8	90	14	30,2	58,7	73	80	43,7	M10x30	0,64	S355J2+N		AFG32-327-04
3000	280	32	1¼“	42,4 x 3,6	50,8	90	14	30,2	58,7	73	80	43,7	M10x30	0,67	14.571		AFG32-329-41
3000	280	32	1¼“	42,4 x 4,0	50,8	90	14	30,2	58,7	73	80	43,7	M10x30	0,68	14.571		AFG32-330-41
3000	280	32	1¼“	42,4 x 5,6	50,8	90	14	30,2	58,7	73	80	43,7	M10x30	0,69	S355J2+N		AFG32-332-04
3000	280	32	1¼“	42,4 x 5,6	50,8	90	14	30,2	58,7	73	80	43,7	M10x30	0,70	14.571		AFG32-332-41
6000	420	32	1¼“	20,0 x 3,0	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,52	14.571		AFG32-603-41
6000	420	32	1¼“	25,0 x 3,0	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,49	S355J2+N		AFG32-604-04
6000	420	32	1¼“	30,0 x 4,0	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,49	S355J2+N		AFG32-607-04
6000	420	32	1¼“	30,0 x 4,0	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,52	14.571		AFG32-607-41
6000	420	32	1¼“	30,0 x 5,0	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,51	S355J2+N		AFG32-608-04
6000	420	32	1¼“	30,0 x 5,0	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,54	14.571		AFG32-608-41
6000	420	32	1¼“	38,0 x 5,0	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,48	S355J2+N		AFG32-614-04
6000	420	32	1¼“	38,0 x 5,0	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,51	14.571		AFG32-614-41
6000	420	32	1¼“	38,0 x 6,0	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,51	S355J2+N		AFG32-615-04
6000	420	32	1¼“	38,0 x 6,0	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,54	14.571		AFG32-615-41
6000	420	32	1¼“	42,4 x 5,6	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,50	14.571		AFG32-624-41
6000	420	32	1¼“	42,4 x 6,3	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,50	S355J2+N		AFG32-625-04
6000	420	32	1¼“	42,4 x 6,3	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,53	14.571		AFG32-625-41
6000	420	32	1¼“	42,4 x 7,1	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,53	S355J2+N		AFG32-626-04
6000	420	32	1¼“	42,4 x 8,8	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,58	S355J2+N		AFG32-627-04
6000	420	32	1¼“	42,4 x 8,8	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,61	14.571		AFG32-627-41
6000	420	32	1¼“	48,3 x 6,3	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,61	14.571		AFG32-632-41
6000	420	32	1¼“	48,3 x 8,0	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,68	14.571		AFG32-633-41
6000	420	32	1¼“	42,4 x 8,0	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,56	S355J2+N		AFG32-643-04
6000	420	32	1¼“	42,4 x 8,0	54	90	27	31,8	66,7	78	96	44,5	M12x45	1,59	14.571		AFG32-643-41
3000	210	38	1½“	38,0 x 4,0	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,97	S355J2+N		AFG38-312-04
3000	210	38	1½“	42,0 x 3,0	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,92	S355J2+N		AFG38-315-04
3000	210	38	1½“	42,0 x 3,0	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,93	14.571		AFG38-315-41
3000	210	38	1½“	42,4 x 2,6	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,92	14.571		AFG38-316-41
3000	210	38	1½“	42,4 x 5,6	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	1,03	14.571		AFG38-319-41
3000	210	38	1½“	48,3 x 2,6	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,93	S355J2+N		AFG38-326-04
3000	210	38	1½“	48,3 x 2,6	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,95	14.571		AFG38-326-41
3000	210	38	1½“	48,3 x 3,2	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,94	S355J2+N		AFG38-327-04
3000	210	38	1½“	48,3 x 3,2	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,96	14.571		AFG38-327-41
3000	210	38	1½“	48,3 x 3,6	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,91	S355J2+N		AFG38-328-04
3000	210	38	1½“	48,3 x 3,6	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,92	14.571		AFG38-328-41
3000	210	38	1½“	48,3 x 4,5	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,95	S355J2+N		AFG38-330-04
3000	210	38	1½“	48,3 x 4,5	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,97	14.571		AFG38-330-41
3000	210	38	1½“	48,3 x 5,0	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,97	S355J2+N		AFG38-331-04
3000	210	38	1½“	48,3 x 6,3	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	1,03	S355J2+N		AFG38-334-04
3000	210	38	1½“	48,3 x 6,3	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	1,05	14.571		AFG38-334-41
3000	210	38	1½“	48,3 x 7,14	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	1,09	14.571		AFG38-335-41
3000	210	38	1½“	48,3 x 8,0	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	1,12	14.571		AFG38-336-41
3000	210	38	1½“	48,3 x 3,0	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,94	S355J2+N		AFG38-342-04
3000	210	38	1½“	60,3 x 2,9	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,97	S355J2+N		AFG38-345-04
3000	210	38	1½“	60,3 x 2,9	60,3	100	16	35,7	69,9	83	94	50,8	M12x35	0,99	14.571		AFG38-345-41
6000	420	38	1½“	25,0 x 3,0	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,46	S355J2+N		AFG38-604-04
6000	420	38	1½“	25,0 x 4,0	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,52	14.571		AFG38-605-41
6000	420	38	1½“	38 x 4,0	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,47	14.571		AFG38-610-41
6000	420	38	1½“	38,0 x 6,0	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,49	S355J2+N		AFG38-612-04
6000	420	38	1½“	38,0 x 6,0	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,54	14.571		AFG38-612-41
6000	420	38	1½“	48,3 x 5,1	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,37	S355J2+N		AFG38-626-04
6000	420	38	1½“	48,3 x 5,1	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,42	14.571		AFG38-626-41
6000	420	38	1½“	48,3 x 5,6	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,44	14.571		AFG38-627-41
6000	420	38	1½“	48,3 x 6,3	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,44	S355J2+N		AFG38-628-04
6000	420	38	1½“	48,3 x 6,3	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,48	14.571		AFG38-628-41
6000	420	38	1½“	48,3 x 7,1	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,47	S355J2+N		AFG38-629-04
6000	420	38	1½“	48,3 x 7,1	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,52	14.571		AFG38-629-41
6000	420	38	1½“	48,3 x 8,8	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,54	S355J2+N		AFG38-632-04
6000	420	38	1½“	48,3 x 8,8	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,59	14.571		AFG38-632-41
6000	420	38	1½“	50,0 x 5,0	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,43	14.571		AFG38-637-41
6000	420	38	1½“	44,5 x 6,3	63,5	100	27	36,5	79,4	96	113	51,6	M16x55	2,47	S355J2+N		AFG38-653-04
3000	210	51	2“	38,0 x 5,0	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,31	14.571		AFG51-306-41
3000	210	51	2“	42,4 x 3,2	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,21	14.571		AFG51-308-41
3000	210	51	2“	48,3 x 2,6	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,13	S355J2+N		AFG51-310-04
3000	210	51	2“	48,3 x 2,6	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,15	14.571		AFG51-310-41
3000	210	51	2“	48,3 x 3,2	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,16	S355J2+N		AFG51-311-04
3000	210	51	2“	48,3 x 3,2	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,19	14.571		AFG51-311-41
3000	210	51	2“	48,3 x 4,5	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,36	14.571		AFG51-313-41
3000	210	51	2“	60,3 x 2,9	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,15	S355J2+N		AFG51-322-04
3000	210	51	2“	60,3 x 2,9	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,18	14.571		AFG51-322-41
3000	210	51	2“	60,3 x 3,6	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,17	S355J2+N		AFG51-324-04
3000	210	51	2“	60,3 x 3,6	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,19	14.571		AFG51-324-41
3000	210	51	2“	60,3 x 4,0	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,18	S355J2+N		AFG51-325-04
3000	210	51	2“	60,3 x 4,0	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,20	14.571		AFG51-325-41
3000	210	51	2“	60,3 x 5,6	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,26	S355J2+N		AFG51-328-04
3000	210	51	2“	60,3 x 5,6	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,29	14.571		AFG51-328-41
3000	210	51	2“	60,3 x 6,3	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,31	S355J2+N		AFG51-329-04
3000	210	51	2“	60,3 x 6,3	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,34	14.571		AFG51-329-41
3000	210	51	2“	60,3 x 8,0	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,42	S355J2+N		AFG51-331-04
3000	210	51	2“	60,3 x 8,0	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,45	14.571		AFG51-331-41
3000	210	51	2“	42,4 x 3,6	71,4	114	16	42,9	77,8	97	102	62,7	M12x35	1,21	S355J2+N		AFG51-347-04
6000	420	51	2“	38,0 x 5,0	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,44	14.571		AFG51-606-41
6000	420	51	2“	48,3 x 6,3	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,34	S355J2+N		AFG51-610-04
6000	420	51	2“	48,3 x 6,3	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,43	14.571		AFG51-610-41
6000	420	51	2“	48,3 x 8,0	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,42	S355J2+N		AFG51-612-04
6000	420	51	2“	50,0 x 5,0	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,23	S355J2+N		AFG51-613-04
6000	420	51	2“	60,3 x 10,0	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,41	S355J2+N		AFG51-617-04
6000	420	51	2“	60,3 x 10,0	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,49	14.571		AFG51-617-41
6000	420	51	2“	60,3 x 11,0	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,55	14.571		AFG51-618-41
6000	420	51	2“	60,3 x 12,5	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,53	S355J2+N		AFG51-619-04
6000	420	51	2“	60,3 x 12,5	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,62	14.571		AFG51-619-41
6000	420	51	2“	60,3 x 2,9	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	3,98	S355J2+N		AFG51-620-04
6000	420	51	2“	60,3 x 5,6	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,18	14.571		AFG51-622-41
6000	420	51	2“	60,3 x 6,3	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,16	S355J2+N		AFG51-623-04
6000	420	51	2“	60,3 x 6,3	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,24	14.571		AFG51-623-41
6000	420	51	2“	60,3 x 8,0	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,28	S355J2+N		AFG51-625-04
6000	420	51	2“	60,3 x 8,0	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,37	14.571		AFG51-625-41
6000	420	51	2“	60,3 x 8,8	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,42	14.571		AFG51-626-41
6000	420	51	2“	65,0 x 8,0	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,21	S355J2+N		AFG51-629-04
6000	420	51	2“	48,3 x 8,8	79,4	116	30	44,5	96,8	114	134	67,6	M20x70	4,43	S355J2+N		AFG51-653-04
3000	175	64	2½“	60,3 x 2,9	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,72	S355J2+N		AFG64-309-04
3000	175	64	2½“	60,3 x 2,9	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,75	14.571		AFG64-309-41
3000	175	64	2½“	60,3 x 5,6	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,92	S355J2+N		AFG64-311-04
3000	175	64	2½“	60,3 x 5,6	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,96	14.571		AFG64-311-41
3000	175	64	2½“	73,0 x 5,2	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,81	S355J2+N		AFG64-316-04
3000	175	64	2½“	74,5 x 2,9	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,73	S355J2+N		AFG64-318-04
3000	175	64	2½“	74,5 x 2,9	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,76	14.571		AFG64-318-41
3000	175	64	2½“	74,5 x 5,6	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,83	S355J2+N		AFG64-320-04
3000	175	64	2½“	76,1 x 10,0	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	2,25	S355J2+N		AFG64-324-04
3000	175	64	2½“	76,1 x 2,9	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,73	S355J2+N		AFG64-325-04
3000	175	64	2½“	76,1 x 2,9	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,76	14.571		AFG64-325-41
3000	175	64	2½“	76,1 x 3,6	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,76	S355J2+N		AFG64-326-04
3000	175	64	2½“	76,1 x 3,6	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,79	14.571		AFG64-326-41
3000	175	64	2½“	76,1 x 5,0	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,81	S355J2+N		AFG64-327-04
3000	175	64	2½“	76,1 x 5,6	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,90	14.571		AFG64-329-41
3000	175	64	2½“	76,1 x 7,1	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	2,02	S355J2+N		AFG64-332-04
3000	175	64	2½“	76,1 x 7,1	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	2,05	14.571		AFG64-332-41
3000	175	64	2½“	76,1 x 3,2	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,73	S355J2+N		AFG64-344-04
3000	175	64	2½“	76,1 x 3,2	84,1	116	19	50,8	88,9	109	115	74,9	M12x40	1,76	14.571		AFG64-344-41
6000	315	64	2½“	76,1 x 8,0	107,7	160	37	58,7	123,8	150	175	89,5	M24x80	8,42	S355J2+N		AFG64-611-04
6000	315	64	2½“	76,1 x 8,0	107,7	160	37	58,7	123,8	150	175	89,5	M24x80	8,59	14.571		AFG64-611-41
3000	160	76	3“	60,3 x 3,6	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	2,99	S355J2+N		AFG76-306-04
3000	160	76	3“	76,1 x 2,9	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	2,73	S355J2+N		AFG76-313-04
3000	160	76	3“	76,1 x 2,9	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	2,78	14.571		AFG76-313-41
3000	160	76	3“	76,1 x 3,6	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	2,83	S355J2+N		AFG76-314-04
3000	160	76	3“	76,1 x 3,6	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	2,88	14.571		AFG76-314-41
3000	160	76	3“	76,1 x 7,1	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	3,23	S355J2+N		AFG76-316-04
3000	160	76	3“	88,9 x 3,2	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	2,86	S355J2+N		AFG76-321-04
3000	160	76	3“	88,9 x 3,2	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	2,92	14.571		AFG76-321-41
3000	160	76	3“	88,9 x 3,6	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	2,88	S355J2+N		AFG76-322-04
3000	160	76	3“	88,9 x 3,6	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	2,94	14.571		AFG76-322-41
3000	160	76	3“	88,9 x 4,0	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	2,90	S355J2+N		AFG76-324-04
3000	160	76	3“	88,9 x 4,0	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	2,96	14.571		AFG76-324-41
3000	160	76	3“	88,9 x 5,6	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	3,03	14.571		AFG76-325-41
3000	160	76	3“	88,9 x 7,6	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	3,17	S355J2+N		AFG76-327-04
3000	160	76	3“	88,9 x 7,6	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	3,23	14.571		AFG76-327-41
3000	160	76	3“	88,9 x 9,5	101,6	120	22	61,9	106,4	131	135	90,9	M16x50	3,49	14.571		AFG76-329-41
6000	315	76	3“	76,1 x 12,5	131,7	180	48	71,4	152,4	178	210	114,5	M30x100	15,66	14.571		AFG76-603-41
6000	315	76	3“	88,9 x 11,0	131,7	180	48	71,4	152,4	178	210	114,5	M30x100	14,85	S355J2+N		AFG76-606-04
6000	315	76	3“	88,9 x 11,0	131,7	180	48	71,4	152,4	178	210	114,5	M30x100	15,14	14.571		AFG76-606-41
6000	315	76	3“	88,9 x 14,2	131,7	180	48	71,4	152,4	178	210	114,5	M30x100	15,31	S355J2+N		AFG76-608-04
3000	35	89	3½“	88,9 x 3,2	114,3	120	23	69,9	120,7	140	152	102,3	M16x50	3,05	S355J2+N		AFG89-305-04
3000	35	89	3½“	88,9 x 3,6	114,3	120	23	69,9	120,7	140	152	102,3	M16x50	3,09	S355J2+N		AFG89-306-04
3000	35	89	3½“	88,9 x 3,6	114,3	120	23	69,9	120,7	140	152	102,3	M16x50	3,15	14.571		AFG89-306-41
3000	35	89	3½“	101,6 x 3,6	114,3	120	23	69,9	120,7	140	152	102,3	M16x50	3,24	14.571		AFG89-312-41
3000	35	102	4“	76,1 x 3,6	127	120	58	77,8	130,2	150	160	115	M16x50	4,01	S355J2+N		AFG102-304-04
3000	35	102	4“	88,9 x 3,6	127	120	58	77,8	130,2	150	160	115	M16x50	3,78	S355J2+N		AFG102-307-04
3000	35	102	4“	88,9 x 3,6	127	120	58	77,8	130,2	150	160	115	M16x50	3,85	14.571		AFG102-307-41
3000	35	102	4“	114,3 x 2,6	127	120	58	77,8	130,2	150	160	115	M16x50	3,51	S355J2+N		AFG102-312-04
3000	35	102	4“	114,3 x 2,6	127	120	58	77,8	130,2	150	160	115	M16x50	3,58	14.571		AFG102-312-41
3000	35	102	4“	114,3 x 3,6	127	120	58	77,8	130,2	150	160	115	M16x50	3,50	S355J2+N		AFG102-314-04
3000	35	102	4“	114,3 x 3,6	127	120	58	77,8	130,2	150	160	115	M16x50	3,57	14.571		AFG102-314-41
3000	35	102	4“	114,3 x 8,0	127	120	58	77,8	130,2	150	160	115	M16x50	4,12	14.571		AFG102-321-41
3000	35	127	5“	139,7 x 4,0	152,4	120	28	92,1	152,4	180	183	140,5	M16x55	4,73	S355J2+N		AFG127-304-04
3000	35	127	5“	139,7 x 4,0	152,4	120	28	92,1	152,4	180	183	140,5	M16x55	4,82	14.571		AFG127-304-41
3000	35	127	5“	139,7 x 6,6	152,4	120	28	92,1	152,4	180	183	140,5	M16x55	5,13	14.571		AFG127-306-41

SAE-Gegenflansch

Typ AFG

Norm, Beschreibung

Werkstoffe, Oberflächen

Dokumentation
