SAE-Einschweissflansch, flach

Typ AFLAF

Norm, Beschreibung

ISO 6162-1/2

Flache Ausführung

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl+N, verzinkt; NBR	04
Stahl+N, verzinkt; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

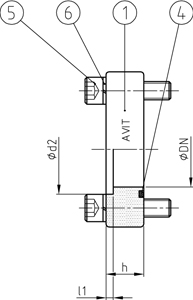

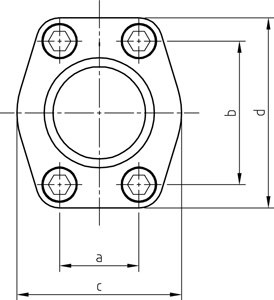

SERIE	PN	DN	SIZE	ABMESSUNGEN [mm]							O-RING	SCHRAUBEN	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	DIMENSIONS							O-RING	BOLTS	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	d2	l1	h	a	b	c	d	Pos. 4	Pos. 5	TYP DN-Serie d2
3000	160	13	½“	21,6	3	16	17,5	38,1	47	57	18,64x3,53	M8x30	AFLAF 13-3
3000	160	19	¾“	27,2	4	18	22,2	47,6	49	66	24,99x3,53	M10x35	AFLAF 19-3
3000	160	25	1“	34,5	4	19	26,2	52,4	53	71	32,92x3,53	M10x35	AFLAF 25-3
3000	160	32	1¼“	42,8	4	21	30,2	58,7	69	80	37,69x3,53	M10x35	AFLAF 32-3
3000	160	38	1½“	48,6	4	25	35,7	69,9	77	94	47,22x3,53	M12x45	AFLAF 38-3
3000	160	51	2“	61	4	25	42,9	77,8	89	103	56,74x3,53	M12x45	AFLAF 51-3
3000	160	64	2½“	76,6	5	25	50,8	88,9	101	115	69,44x3,53	M12x45	AFLAF 64-3
3000	160	76	3“	90,5	5	27	61,9	106,4	124	135	85,32x3,53	M16x50	AFLAF 76-3
3000	35	89	3½“	103	5	27	69,9	120,7	136	152	98,02x3,53	M16x50	AFLAF 89-3
3000	35	102	4“	115,5	6	27	77,8	130,2	146	162	110,72x3,53	M16x50	AFLAF 102-3
3000	35	127	5“	142,5	6	28	92,1	152,4	180	184	136,12x3,53	M16x55	AFLAF 127-3
6000	160	13	½“	21,6	4	16	18,2	40,5	47	57	18,64x3,53	M8x30	AFLAF 13-6
6000	160	19	¾“	27,2	4	19	23,8	50,8	53	71	24,99x3,53	M10x35	AFLAF 19-6
6000	160	25	1“	34,5	4	24	27,8	57,2	69	80	32,92x3,53	M12x45	AFLAF 25-6
6000	160	32	1¼“	42,8	4	27	31,8	66,7	77	94	37,69x3,53	M14x50	AFLAF 32-6
6000	160	38	1½“	48,6	4	30	36,5	79,4	89	106	47,22x3,53	M16x55	AFLAF 38-6
6000	160	51	2“	61	4	37	44,5	96,8	116	135	56,74x3,53	M20x70	AFLAF 51-6
