Typ AFM

Norm, Beschreibung

ISO 6162-1/2

Gewindezapfen mit 24° Konus-Anschluss mit metrischem Gewinde nach ISO 8434-1

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl+N, verzinkt; NBR	04
Stahl+N, verzinkt; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

PDF Datenblatt

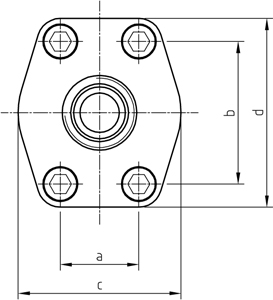

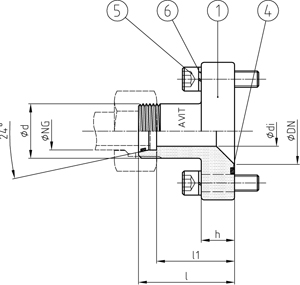

SERIE	PN	DN	SIZE	NG	ABMESSUNGEN [mm]									O-RING	SCHRAUBEN	GEWICHT	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	NG	DIMENSIONS									O-RING	BOLTS	WEIGHT	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	[mm]	d2	di	l	l1	h	a	b	c	d	Pos. 4	Pos. 5	[kg]	TYP DN-Serie-NG
3000	350	13	½“	12	M20x1,5	8	47	39,5	16	17,5	38,1	46	54	18,64x3,53	M8x30	0,31	AFM 13-3-12
3000	350	13	½“	15L	M22x1,5	11	47	40	16	17,5	38,1	46	54	18,64x3,53	M8x30	0,31	AFM 13-3-15
3000	350	13	½“	16	M24x1,5	12	47	38,5	16	17,5	38,1	46	54	18,64x3,53	M8x30	0,31	AFM 13-3-16
3000	350	19	¾“	16	M24x1,5	12	52	43,5	18	22,2	47,6	52	65	24,99x3,53	M10x35	0,53	AFM 19-3-16
3000	350	19	¾“	20	M30x2,0	16	52	41,5	18	22,2	47,6	52	65	24,99x3,53	M10x35	0,53	AFM 19-3-20
3000	350	19	¾“	22L	M30x2,0	18	52	44,5	18	22,2	47,6	52	65	24,99x3,53	M10x35	0,53	AFM 19-3-22
3000	315	25	1“	20	M30x2,0	15	55	44,5	18	26,2	52,4	59	70	32,92x3,53	M10x35	0,65	AFM 25-3-20
3000	315	25	1“	25	M36x2,0	20	55	43	18	26,2	52,4	59	70	32,92x3,53	M10x35	0,65	AFM 25-3-25
3000	315	25	1“	28L	M36x2,0	23	55	47,5	18	26,2	52,4	59	70	32,92x3,53	M10x35	0,65	AFM 25-3-28
3000	280	32	1¼“	25	M36x2,0	20	60	48	21	30,2	58,7	73	80	37,69x3,53	M10x35	0,89	AFM 32-3-25
3000	280	32	1¼“	30	M42x2,0	25	60	46,5	21	30,2	58,7	73	80	37,69x3,53	M10x35	0,89	AFM 32-3-30
3000	280	32	1¼“	35L	M45x2,0	30	60	49,5	21	30,2	58,7	73	80	37,69x3,53	M10x35	0,89	AFM 32-3-35
3000	210	38	1½“	35L	M45x2,0	30	70	59,5	25	35,7	69,9	83	94	47,22x3,53	M12x45	1,34	AFM 38-3-35
3000	210	38	1½“	38	M52x2,0	30	70	54	25	35,7	69,9	83	94	47,22x3,53	M12x45	1,34	AFM 38-3-38
3000	210	38	1½“	42L	M52x2,0	36	70	59	25	35,7	69,9	83	94	47,22x3,53	M12x45	1,34	AFM 38-3-42
3000	210	51	2“	38	M52x2,0	30	72	56	25	42,9	77,8	97	102	56,74x3,53	M12x45	1,75	AFM 51-3-38
3000	210	51	2“	42L	M52x2,0	36	72	61	25	42,9	77,8	97	102	56,74x3,53	M12x45	1,75	AFM 51-3-42
6000	420	13	½“	12	M20x1,5	8	47	39,5	16	18,2	40,5	48	57	18,64x3,53	M8x30	0,33	AFM 13-6-12
6000	420	13	½“	16	M24x1,5	12	47	38,5	16	18,2	40,5	48	57	18,64x3,53	M8x30	0,33	AFM 13-6-16
6000	420	19	¾“	16	M24x1,5	12	52	43,5	18	23,8	50,8	60	72	24,99x3,53	M10x35	0,8	AFM 19-6-16
6000	420	19	¾“	20	M30x2,0	15	52	41,5	18	23,8	50,8	60	72	24,99x3,53	M10x35	0,8	AFM 19-6-20
6000	420	25	1“	20	M30x2,0	15	60	49,5	21	27,8	57,2	70	81	32,92x3,53	M12x45	0,98	AFM 25-6-20
6000	420	25	1“	25	M36x2,0	20	60	48	21	27,8	57,2	70	81	32,92x3,53	M12x45	0,98	AFM 25-6-25
6000	420	32	1¼“	25	M36x2,0	20	68	56	24	31,8	66,7	78	96	37,69x3,53	M14x50	1,44	AFM 32-6-25
6000	420	32	1¼“	30	M42x2,0	25	68	54,5	24	31,8	66,7	78	96	37,69x3,53	M14x50	1,44	AFM 32-6-30
6000	420	38	1½“	30	M42x2,0	25	72	58,5	27	36,5	79,4	96	113	47,22x3,53	M16x55	2,14	AFM 38-6-30
6000	420	38	1½“	38	M52x2,0	30	72	56	27	36,5	79,4	96	113	47,22x3,53	M16x55	2,14	AFM 38-6-38
