SAE-Gegenflansch

Typ AFSG

Norm, Beschreibung

ISO 6162-1/2

Einfache, einteilige Ausführung

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl+N, verzinkt; NBR	04
Stahl+N, verzinkt; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

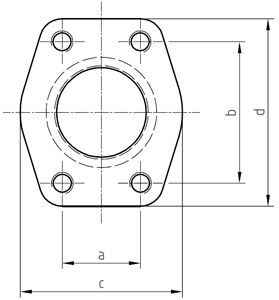

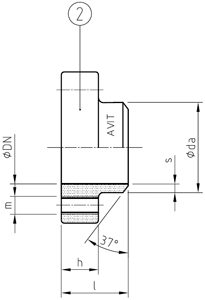

SERIE	PN	DN	SIZE	ABMESSUNGEN [mm]						SCHRAUBEN	GEWICHT	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	DIMENSIONS						BOLTS	WEIGHT	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	l	h	a	b	c	d	Pos. 5	[kg]	TYP DN-Serie
3000	350	13	½“	36	16	17,5	38,1	47	57	M8	0,25	AFSG 13-3 21,3x2,6
3000	350	19	¾“	36	18	22,2	47,6	49	66	M10	0,36	AFSG 19-3 26,9x3,6
3000	315	25	1“	36	18	26,2	52,4	53	71	M10	0,43	AFSG 25-3 33,7x3,2
3000	280	32	1¼“	41	21	30,2	58,7	69	80	M10	0,63	AFSG 32-3 42,4x3,2
3000	210	38	1½“	44	25	35,7	69,9	77	94	M12	0,94	AFSG 38-3 48,3x4,5
3000	210	51	2“	45	25	42,9	77,8	89	103	M12	1,12	AFSG 51-3 60,3x5,6
3000	175	64	2½“	50	25	50,8	88,9	101	115	M12	1,31	AFSG 64-3 76,1x2,9
3000	160	76	3“	50	27	61,9	106,4	124	135	M16	1,95	AFSG 76-3 88,9x3,6
3000	35	89	3½“	50	27	69,9	120,7	136	152	M16	2,96	AFSG 89-3 101,6x3,6
3000	35	102	4“	50	27	77,8	130,2	146	162	M16	2,58	AFSG 102-3 114,3x3,6
3000	35	127	5“	50	28	92,1	152,4	180	184	M16	3,06	AFSG 127-3 139,7x4,0
6000	420	13	½“	36	16	18,2	40,5	47	57	M8	0,28	AFSG 13-6 21,3x4,5
6000	420	19	¾“	36	19	23,8	50,8	53	71	M10	0,45	AFSG 19-6 26,9x5,6
6000	420	25	1“	44	24	27,8	57,2	69	80	M12	0,8	AFSG 25-6 33,7x7,1
6000	420	32	1¼“	44	27	31,8	66,7	77	94	M14	1,08	AFSG 32-6 42,4x8,0
6000	420	38	1½“	51	30	36,5	79,4	89	106	M16	1,6	AFSG 38-6 48,3x8,8
6000	420	51	2“	70	37	44,5	96,8	116	135	M20	3,13	AFSG 51-6 60,3x10,0
6000	315	64	2½“	75	45	58,7	123,8	150	166	M24	5,97	AFSG 64-6 76,1x12,5
6000	315	76	3“	90	55	71,4	152,4	178	208	M30	11,32	AFSG 76-6 88,9x14,2
