ISO-Flanschanschluss

Typ FFA

ISO 6164:2017

• Kompatibel mit SAE Flanschbunden (bis DN 38)
• Leichte Montage durch Losflanschsystem

Werkstoff, Oberflächen Bestellcode
Stahl, phosphatiert; NBR 01
Stahl, phosphatiert; FKM 02
Stahl+N, phosphatiert; NBR 11
Stahl+N, phosphatiert; FKM 12
Edelstahl 1.4571; NBR 41
Edelstahl 1.4571; FKM 44

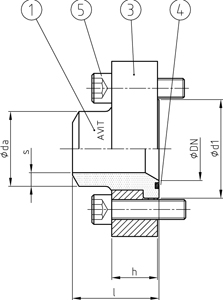

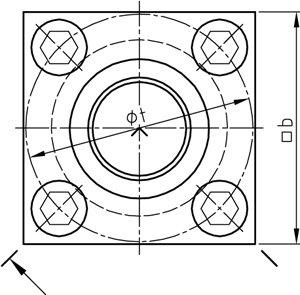

REIHEDNABMESSUNGEN [mm]O-RINGSCHRAUBENBESTELLCODECAD
SERIESDIMENSIONSBOLTSORDER CODEDOWNLOAD
[bar][mm]btd1lhPos. 4Pos. 5TYP DN-Serie daxs
PN 42025656247,6502532,92x3,53M10x40FFA 25 33,7x6,3
PN 42032757354553037,69x3,53M12x50FFA 32 42,4x8,0
PN 42038908563,5603647,22x3,53M16x60FFA 38 48,3x8,0
PN 420511009879,4704056,52x5,33M16x65FFA 51 60,3x10,0
PN 4205612011894,2985069,22x5,33M20x80FFA 56 76,1x12,5
PN 420631501451101055275,57x5,33M24x90FFA 63 88,9x17,5
PN 420701601601191056085,09x5,33M24x100FFA 70 101,6x16,0
PN 420801801751351357088,27x5,33M30x120FFA 80 114,3x17,5
