Typ HVAP

• Einbaufertig mit Quadratflanschen bis PN 500 verschweißt
• Zum Absperren eines Druckmittelstroms in einer Richtung, mit optischer Stellungsanzeige

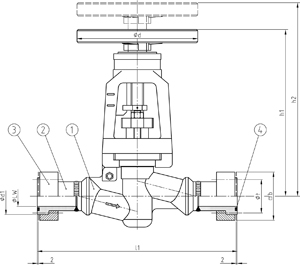

SERIE	DN	ABMESSUNGEN [mm]								O-RING	SCHRAUBEN	GEWICHT	BESTELLCODE
SERIES	DN	DIMENSIONS								O-RING	BOLTS	WEIGHT	ORDER CODE
[bar]	[mm]	LW	b	t	d1	l1	d	h1	h2	Pos. 4	m	[kg]	TYP DN-Serie
3 - PN 315	10	11	50	44	28	240	160	244	335	16,3x2,4	M10	6,96	HVAP 10-4
3 - PN 315	16	17,5	60	54	38	254	160	244	335	22,4x2,62	M10	7,4	HVAP 16-4
3 - PN 315	20	22,5	70	64	46	276	200	264	375	28,0x2,62	M12	10,38	HVAP 20-4
3 - PN 315	25	28	80	72	55	292	200	264	375	34,5x3,53	M12	11,4	HVAP 25-4
3 - PN 315	32	32,5	90	80	60	390	250	345	485	38,7x3,53	M16	24,54	HVAP 32-4
3 - PN 315	40	40,5	100	98	76	414	250	345	485	53,0x5,33	M16	26,74	HVAP 40-4
3 - PN 315	50	51	120	118	92	452	250	345	485	61,5x5,33	M20	32,2	HVAP 50-4
3 - PN 315	65	60,5	150	145	110	524	315	415	590	75,6x5,33	M24	51,6	HVAP 65-4
6 - PN 500	20	20,5	90	84	63	292	200	264	375	31,34x3,53	M16	13,4	HVAP 20-6
6 - PN 500	32	32	140	125	76	414	250	345	485	44,04x3,53	M24	39,6	HVAP 32-6
6 - PN 500	50	49	180	168	125	524	315	415	590	62,87x5,33	M30	72,2	HVAP 50-6

Weitere Größen auf Anfrage lieferbar.

Geeignet für Hydrauliksysteme mit Hydrauliköl auf Mineralölbasis, Wasser, Dampf, Gas und sonstige nicht aggressive Medien.

Other sizes availible on request.

Suitable for hydraulic systems with mineral oil based hydraulic oil, water, steam, gas and other non-aggressive media.

Hochdruck Absperrventil
