Typ AK

Norm, Beschreibung

AVIT, ISO 8434-1 – WDNP (DIN 3865)
BAUREIHE: L = Leicht/ S = Schwer

Der robuste und sichere Rohranschluss für Rohre nach EN 10305-4 (DIN 2391), DIN EN 10220 (DIN 2448) und ANSI B36.10.
Zweifache Abdichtung, metallisch und über einen O-Ring.

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl; NBR	01
Stahl; FKM	02
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Optionen, Varianten

ohne O-Ring (-O)
Orbitalausführung (-OF)

Dokumentation & Downloads

PDF Datenblatt

REIHE	PN	NG	NPS	ABMESSUNGEN [mm]						O-RING	GEWICHT		BESTELLCODE		CAD
SERIES	PN	NG	NPS	DIMENSIONS						O-RING	WEIGHT		ORDER CODE		DOWNLOAD
	[bar]	[mm]	[inch]	daxs	di	d	l	l1	S2	Pos. 4	AK [kg]	AKM [kg]	Pos. 3+4	Pos. 2-5	Pos. 2-5
L	100	15	-	15x1,5	10	M22x1,5	35,5	36,5	27	12,0x2,0	0,027	0,067	AK 15x1,5	AKM 15x1,5
L	160	15	-	15x2,0	10	M22x1,5	35,5	36,5	27	12,0x2,0	0,026	0,066	AK 15x2	AKM 15x2
L	100	18	-	18x1,5	13	M26x1,5	37	38,5	32	15,0x2,0	0,039	0,099	AK 18x1,5	AKM 18x1,5
L	160	18	-	18x2,0	13	M26x1,5	37	38,5	32	15,0x2,0	0,04	0,1	AK 18x2	AKM 18x2
L	160	18	-	18x2,5	13	M26x1,5	37	38,5	32	15,0x2,0	0,041	0,101	AK 18x2,5	AKM 18x2,5
L	160	18	-	18x3,0	12	M26x1,5	37	38,5	32	15,0x2,0	0,046	0,106	AK 18x3	AKM 18x3
L	100	22	-	22x2,0	17	M30x2,0	37,5	39	36	20,0x2,0	0,048	0,128	AK 22x2	AKM 22x2
L	160	22	-	22x2,5	17	M30x2,0	37,5	39	36	20,0x2,0	0,048	0,128	AK 22x2,5	AKM 22x2,5
L	160	22	-	22x3,0	16	M30x2,0	37,5	39	36	20,0x2,0	0,056	0,136	AK 22x3	AKM 22x3
L	160	22	-	22x4,0	14	M30x2,0	37,5	39	36	20,0x2,0	0,068	0,148	AK 22x4	AKM 22x4
L	100	28	-	28x2,0	23	M36x2,0	41,5	43	41	26,0x2,0	0,071	0,166	AK 28x2	AKM 28x2
L	100	28	-	28x2,5	23	M36x2,0	41,5	43	41	26,0x2,0	0,072	0,167	AK 28x2,5	AKM 28x2,5
L	100	28	-	28x3,0	22	M36x2,0	41,5	43	41	26,0x2,0	0,084	0,179	AK 28x3	AKM 28x3
L	160	28	-	28x4,0	20	M36x2,0	41,5	43	41	26,0x2,0	0,104	0,199	AK 28x4	AKM 28x4
L	100	35	-	35x3,0	29	M45x2,0	48,5	51	50	32,0x2,5	0,129	0,267	AK 35x3	AKM 35x3
L	160	35	-	35x4,0	27	M45x2,0	48,5	51	50	32,0x2,5	0,161	0,299	AK 35x4	AKM 35x4
L	100	42	-	42x3,0	36	M52x2,0	48	51	60	38,0x2,5	0,157	0,376	AK 42x3	AKM 42x3
L	160	42	-	42x4,0	34	M52x2,0	48	51	60	38,0x2,5	0,197	0,416	AK 42x4	AKM 42x4
S	420	6	-	6x1,5	2,5	M14x1,5	28,5	30	17	5,0x1,5	0,006	0,023	AK 06x1,5	AKM 06x1,5
S	420	8	-	8x2,0	4	M16x1,5	29	31	19	6,0x1,5	0,01	0,029	AK 08x2	AKM 08x2
S	160	10	-	10x1,0	6	M18x1,5	32	34	22	7,5x1,5	0,014	0,042	AK 10x1	AKM 10x1
S	250	10	-	10x1,5	6	M18x1,5	32	34	22	7,5x1,5	0,014	0,042	AK 10x1,5	AKM 10x1,5
S	420	10	-	10x2,0	6	M18x1,5	32	34	22	7,5x1,5	0,015	0,043	AK 10x2	AKM 10x2
S	630	10	-	10x2,5	5	M18x1,5	32	34	22	7,5x1,5	0,018	0,046	AK 10x2,5	AKM 10x2,5
S	160	12	-	12x1,5	8	M20x1,5	32,5	34,5	24	9,0x1,5	0,018	0,051	AK 12x1,5	AKM 12x1,5
S	315	12	-	12x2,0	8	M20x1,5	32,5	34,5	24	9,0x1,5	0,019	0,052	AK 12x2	AKM 12x2
S	420	12	-	12x2,5	7	M20x1,5	32,5	34,5	24	9,0x1,5	0,022	0,055	AK 12x2,5	AKM 12x2,5
S	630	12	-	12x3,0	6	M20x1,5	32,5	34,5	24	9,0x1,5	0,024	0,057	AK 12x3	AKM 12x3
S	250	16	¼“	13,5x1,8	9,9	M24x1,5	39,5	42,5	30	12,0x2,0	0,039	0,104	AK 16>13,5x1,8	AKM 16>13,5x1,8
S	315	16	¼“	13,5x2,6	8,3	M24x1,5	39,5	42,5	30	12,0x2,0	0,046	0,111	AK 16>13,5x2,6	AKM 16>13,5x2,6
S	250	16	¼“	13,7x2,2	9,3	M24x1,5	39,5	42,5	30	12,0x2,0	0,042	0,107	AK 16>13,7x2,2	AKM 16>13,7x2,2
S	315	16	¼“	13,7x3,0	7,7	M24x1,5	39,5	42,5	30	12,0x2,0	0,048	0,113	AK 16>13,7x3	AKM 16>13,7x3
S	160	16	-	16x1,5	11	M24x1,5	39,5	42,5	30	12,0x2,0	0,035	0,1	AK 16x1,5	AKM 16x1,5
S	250	16	-	16x2,0	11	M24x1,5	39,5	42,5	30	12,0x2,0	0,036	0,101	AK 16x2	AKM 16x2
S	315	16	-	16x2,5	11	M24x1,5	39,5	42,5	30	12,0x2,0	0,037	0,102	AK 16x2,5	AKM 16x2,5
S	420	16	-	16x3,0	10	M24x1,5	39,5	42,5	30	12,0x2,0	0,042	0,107	AK 16x3	AKM 16x3
S	160	20	⅜“	17,2x2,0	13,2	M30x2,0	43,5	47	36	16,3x2,4	0,062	0,162	AK 20>17,2x2	AKM 20>17,2x2
S	250	20	⅜“	17,2x2,3	12,6	M30x2,0	43,5	47	36	16,3x2,4	0,067	0,167	AK 20>17,2x2,3	AKM 20>17,2x2,3
S	315	20	⅜“	17,2x2,6	12	M30x2,0	43,5	47	36	16,3x2,4	0,07	0,17	AK 20>17,2x2,6	AKM 20>17,2x2,6
S	420	20	⅜“	17,2x3,2	10,8	M30x2,0	43,5	47	36	16,3x2,4	0,077	0,177	AK 20>17,2x3,2	AKM 20>17,2x3,2
S	160	20	-	20x2,0	14	M30x2,0	43,5	47	36	16,3x2,4	0,06	0,16	AK 20x2	AKM 20x2
S	250	20	-	20x2,5	14	M30x2,0	43,5	47	36	16,3x2,4	0,062	0,162	AK 20x2,5	AKM 20x2,5
S	315	20	-	20x3,0	14	M30x2,0	43,5	47	36	16,3x2,4	0,062	0,162	AK 20x3	AKM 20x3
S	420	20	-	20x4,0	12	M30x2,0	43,5	47	36	16,3x2,4	0,075	0,175	AK 20x4	AKM 20x4
S	160	25	½“	21,3x2,0	17,3	M36x2,0	50,5	54,5	46	20,3x2,4	0,097	0,294	AK 25>21,3x2	AKM 25>21,3x2
S	250	25	½“	21,3x2,6	16,1	M36x2,0	50,5	54,5	46	20,3x2,4	0,111	0,308	AK 25>21,3x2,6	AKM 25>21,3x2,6
S	250	25	½“	21,3x2,9	15,5	M36x2,0	50,5	54,5	46	20,3x2,4	0,114	0,311	AK 25>21,3x2,9	AKM 25>21,3x2,9
S	315	25	½“	21,3x3,7	13,9	M36x2,0	50,5	54,5	46	20,3x2,4	0,127	0,324	AK 25>21,3x3,7	AKM 25>21,3x3,7
S	160	25	-	25x2,5	19	M36x2,0	50,5	54,5	46	20,3x2,4	0,09	0,287	AK 25x2,5	AKM 25x2,5
S	250	25	-	25x3,0	19	M36x2,0	50,5	54,5	46	20,3x2,4	0,09	0,287	AK 25x3	AKM 25x3
S	315	25	-	25x4,0	17	M36x2,0	50,5	54,5	46	20,3x2,4	0,112	0,309	AK 25x4	AKM 25x4
S	420	25	-	25x5,0	15	M36x2,0	50,5	54,5	46	20,3x2,4	0,13	0,327	AK 25x5	AKM 25x5
S	160	30	¾“	26,7x2,9	20,9	M42x2,0	52,5	58	50	25,3x2,4	0,145	0,36	AK 30>26,7x2,9	AKM 30>26,7x2,9
S	315	30	¾“	26,7x3,9	18,9	M42x2,0	52,5	58	50	25,3x2,4	0,169	0,384	AK 30>26,7x3,9	AKM 30>26,7x3,9
S	160	30	¾“	26,9x 2,3	22,3	M42x2,0	52,5	58	50	25,3x2,4	0,128	0,343	AK 30>26,9x2,3	AKM 30>26,9x2,3
S	250	30	¾“	26,9x3,2	20,5	M42x2,0	52,5	58	50	25,3x2,4	0,151	0,366	AK 30>26,9x3,2	AKM 30>26,9x3,2
S	160	30	-	30x3,0	24	M42x2,0	52,5	58	50	25,3x2,4	0,114	0,329	AK 30x3	AKM 30x3
S	250	30	-	30x4,0	22	M42x2,0	52,5	58	50	25,3x2,4	0,142	0,357	AK 30x4	AKM 30x4
S	315	30	-	30x5,0	20	M42x2,0	52,5	58	50	25,3x2,4	0,168	0,383	AK 30x5	AKM 30x5
S	420	30	-	30x6,0	18	M42x2,0	52,5	58	50	25,3x2,4	0,189	0,404	AK 30x6	AKM 30x6
S	160	38	1“	33,4x2,6	28,2	M52x2,0	57	65	60	33,3x2,4	0,217	0,533	AK 38>33,4x2,6	AKM 38>33,4x2,6
S	250	38	1“	33,4x4,0	25,4	M52x2,0	57	65	60	33,3x2,4	0,267	0,583	AK 38>33,4x4	AKM 38>33,4x4
S	160	38	1“	33,7x2,6	28,5	M52x2,0	57	65	60	33,3x2,4	0,213	0,529	AK 38>33,7x2,6	AKM 38>33,7x2,6
S	250	38	1“	33,7x4,0	25,7	M52x2,0	57	65	60	33,3x2,4	0,263	0,579	AK 38>33,7x4	AKM 38>33,7x4
S	160	38	-	38x4,0	30	M52x2,0	57	65	60	33,3x2,4	0,207	0,523	AK 38x4	AKM 38x4
S	250	38	-	38x5,0	28	M52x2,0	57	65	60	33,3x2,4	0,246	0,562	AK 38x5	AKM 38x5
S	315	38	-	38x6,0	26	M52x2,0	57	65	60	33,3x2,4	0,281	0,597	AK 38x6	AKM 38x6
S	420	38	-	38x8,0	22	M52x2,0	57	65	60	33,3x2,4	0,344	0,66	AK 38x8	AKM 38x8
S	160	50	1½“	48,3x2,6	40	M68x2,0	60,5	68,5	80	46,0x3,0	0,335	1,089	AK 50>48,3x2,6	AKM 50>48,3x2,6
S	160	50	1½“	48,3x4,0	40	M68x2,0	60,5	68,5	80	46,0x3,0	0,35	1,104	AK 50>48,3x4	AKM 50>48,3x4
S	250	50	1½“	48,3x6,3	35,7	M68x2,0	60,5	68,5	80	46,0x3,0	0,465	1,219	AK 50>48,3x6,3	AKM 50>48,3x6,3
S	315	50	1½“	48,3x8,0	32,3	M68x2,0	60,5	68,5	80	46,0x3,0	0,541	1,295	AK 50>48,3x8	AKM 50>48,3x8
S	160	50	-	50x5,0	40	M68x2,0	60,5	68,5	80	46,0x3,0	0,36	1,114	AK 50x5	AKM 50x5
S	250	50	-	50x6,0	38	M68x2,0	60,5	68,5	80	46,0x3,0	0,415	1,169	AK 50x6	AKM 50x6
S	315	50	-	50x8,0	34	M68x2,0	60,5	68,5	80	46,0x3,0	0,515	1,269	AK 50x8	AKM 50x8
S	420	50	-	50x10,0	30	M68x2,0	60,5	68,5	80	46,0x3,0	0,595	1,349	AK 50x10	AKM 50x10

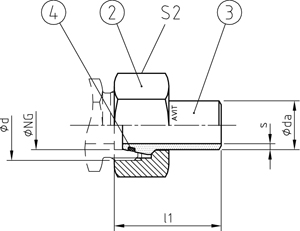

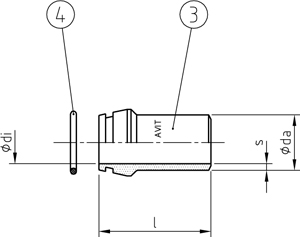

24° Schweisskegel
