Doppelnippel mit U-Ring Dichtung

Typ DU

Norm, Beschreibung

AVIT
BAUREIHE: S = Schwer

Einschraubzapfen mit U-Ring Dichtung (ED) und mit zylindrischem Whitworth Rohrgewinde nach ISO 1179-2 (Typ DU) oder mit metrischem Gewinde nach ISO 9974-2 (Typ DUM)

Werkstoffe, Oberflächen

Werkstoff, Oberflächen Bestellcode
Stahl, verzinkt; NBR 01
Stahl, verzinkt; FKM 02
Stahl, phosphatiert; NBR 04
Stahl, phosphatiert; FKM 05
Edelstahl 1.4571; NBR 41
Edelstahl 1.4571; FKM 42

Optionen, Varianten

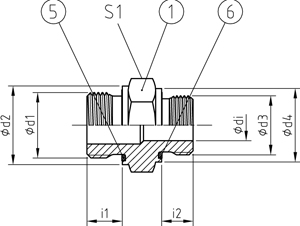

Reduzierte Gewindegröße TYP NG>NG
Metrisches Gewinde (zylindrisch) TYP M NG

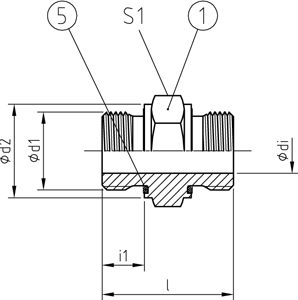

PNNGABMESSUNGEN [mm]U-RINGGEWICHTBESTELLCODECAD
DIMENSIONSWEIGHTORDER CODEDOWNLOAD
[bar][mm]d1d2i1d3d4i2dilS1Pos. 5Pos. 6[kg]TYP NG
80010G 1/4 A18,912---536,51911,6x16,5x1,5-0,043DU 10
63012G 3/8 A21,912G 1/4 A18,912537,52214,7x18,9x1,511,6x16,5x1,50,057DU 12>10
63012G 3/8 A21,912---8382214,7x18,9x1,5-0,062DU 12
63016G 1/2 A26,914G 3/8 A21,9128422718,5x23,9x1,514,7x18,9x1,50,095DU 16>12
63016G 1/2 A26,914---12442718,5x23,9x1,5-0,1DU 16
42020G 3/4 A31,916G 3/8 A21,9128463223,9x29,2x1,514,7x18,9x1,50,148DU 20>12
42020G 3/4 A31,916G 1/2 A26,91412483223,9x29,2x1,518,5x23,9x1,50,153DU 20>16
42020G 3/4 A31,916---15503223,9x29,2x1,5-0,173DU 20
42025G 1 A39,918G 1/2 A26,91412524129,7x35,7x2,018,5x23,9x1,50,25DU 25>16
42025G 1 A39,918G 3/4 A31,91615544129,7x35,7x2,023,9x29,2x1,50,28DU 25>20
42025G 1 A39,918---19564129,7x35,7x2,0-0,292DU 25
42030G 1 1/4 A49,920G 3/4 A31,91615585038,8x45,8x2,023,9x29,2x1,50,44DU 30>20
42030G 1 1/4 A49,920G 1 A39,91819605038,8x45,8x2,029,7x35,7x2,00,47DU 30>25
42030G 1 1/4 A49,920---24625038,8x45,8x2,0-0,536DU 30
42038G 1 1/2 A54,922G 1 A39,91819635544,7x50,7x2,029,7x35,7x2,00,57DU 38>25
42038G 1 1/2 A54,922G 1 1/4 A49,92024655544,7x50,7x2,038,8x45,8x2,00,62DU 38>30
42038G 1 1/2 A54,922---30675544,7x50,7x2,0-0,676DU 38
42050G 2 A69,924G 1 1/2 A54,92230737056,1x62,7x2,544,7x50,7x2,01,04DU 50>38
42050G 2 A69,924---40757056,1x62,7x2,5-1,12DU 50
8008M14x1,518,912---536,51911,6x16,5x1,5-0,045DUM 8
80010M16x1,521,912---737,52213,8x18,9x1,5-0,061DUM 10
63012M18x1,523,912---8392415,7x20,9x1,5-0,08DUM 12
63016M22x1,526,914---12442719,6x24,3x1,5-0,11DUM 16
42020M27x2,031,916---15503223,9x29,2x1,5-0,175DUM 20
42025M33x2,039,918---19564129,7x35,7x2,0-0,306DUM 25
42030M42x2,049,920---24625038,8x45,8x2,0-0,535DUM 30
42038M48x2,054,922---30675544,7x50,7x2,0-0,67DUM 38
42050M60x2,069,924---40757056,1x62,7x2,5-1,28DUM 50
