Typ GE.

Norm, Beschreibung

AVIT ≈ ISO 8434-1 – SDS Typ B
BAUREIHE: L = Leicht / S = Schwer

Einschraubzapfen mit metallischer Dichtkante und zylindrischem Whitworth Rohrgewinde nach ISO 1179-4. (Typ GE.) oder metrischem Gewinde nach ISO 9974-2 (Typ GE.M)

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl, phosphatiert; NBR	04
Stahl, phosphatiert; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Optionen, Varianten

Reduzierte Nenn- / Gewindegröße	TYP R NG
Größere Nenn- / Gewindegröße	TYP G NG
Metrisches Gewinde (zylindrisch)	TYP M NG
Verschraubung mit Überwurfmutter und Schneidring	-SR
Verschraubung nur mit Überwurfmutter	-A

Dokumentation

Datenblatt GE.

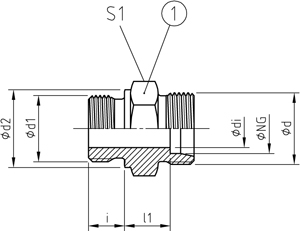

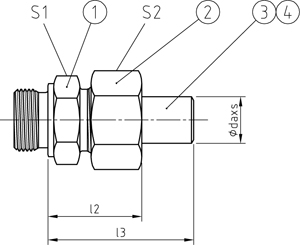

REIHE	PN	NG	ABMESSUNGEN [mm]										GEWICHT	BESTELLCODE		CAD
SERIE	PN	NG	DIMENSIONS										WEIGHT	ORDER CODE		DOWNLOAD
	[bar]	[mm]	d1	d2	d	di	i	l1	l2	l3	S1	S2	[kg]	Pos. 1	Pos. 1-4
L	420	15	G 3/8 A	22	M22x1,5	9	12	15	32,5	51,5	24	27	0,062	GER 15	GER 15 daxs
L	420	15	G 1/2 A	26	M22x1,5	11	14	14	31,5	50,5	27	27	0,075	GEV 15	GEV 15 daxs
L	420	15	G 3/4 A	32	M22x1,5	11	16	17	34,5	53,5	32	27	0,14	GEG 15	GEG 15 daxs
L	420	18	G 3/8 A	22	M26x1,5	11	12	15,5	34,5	54,5	27	32	0,075	GER 18	GER 18 daxs
L	420	18	G 1/2 A	26	M26x1,5	14	14	14,5	33,5	53,5	27	32	0,075	GEV 18	GEV 18 daxs
L	420	18	G 3/4 A	32	M26x1,5	15	16	16,5	35,5	55,5	32	32	0,128	GEG 18	GEG 18 daxs
L	250	22	G 1/2 A	26	M30x2,0	14	14	17,5	36	57	32	36	0,116	GER 22	GER 22 daxs
L	250	22	G 3/4 A	32	M30x2,0	18	16	16,5	35	56	32	36	0,111	GEV 22	GEV 22 daxs
L	250	22	G 1 A	39	M30x2,0	19	18	18,5	37	58	41	36	0,205	GEG 22	GEG 22 daxs
L	250	28	G 3/4 A	32	M36x2,0	18	16	18,5	38	61,5	41	41	0,194	GER 28	GER 28 daxs
L	250	28	G 1 A	39	M36x2,0	23	18	17,5	37	60,5	41	41	0,177	GEV 28	GEV 28 daxs
L	250	28	G 1 1/4 A	49	M36x2,0	24	20	20,5	40	63,5	50	41	0,351	GEG 28	GEG 28 daxs
L	250	35	G 1 A	39	M45x2,0	23	18	19,5	44	70,5	46	50	0,272	GER 35	GER 35 daxs
L	250	35	G 1 1/4 A	49	M45x2,0	30	20	17,5	42	68,5	50	50	0,293	GEV 35	GEV 35 daxs
L	250	35	G 1 1/2 A	55	M45x2,0	30	22	21,5	46	72,5	55	50	0,476	GEG 35	GEG 35 daxs
L	250	42	G 1 A	39	M52x2,0	23	18	21	45,5	72	55	60	0,387	GER 421	GER 421 daxs
L	250	42	G 1 1/4 A	49	M52x2,0	30	20	19	45,5	72	55	60	0,376	GER 42	GER 42 daxs
L	250	42	G 1 1/2 A	55	M52x2,0	36	22	19	43,5	70	55	60	0,372	GEV 42	GEV 42 daxs
S	800	10	G 1/4 A	18	M18x1,5	5	12	15	32,5	48,5	19	22	0,046	GER 10	GER 10 daxs
S	800	10	G 3/8 A	22	M18x1,5	7	12	15,5	32,5	49	22	22	0,059	GEV 10	GEV 10 daxs
S	800	10	G 1/2 A	26	M18x1,5	7	12	17,5	35	49,5	27	22	0,097	GEG 10	GEG 10 daxs
S	630	12	G 1/4 A	18	M20x1,5	5	12	15	32,5	49	22	24	0,057	GER 12	GER 12 daxs
S	630	12	G 3/8 A	22	M20x1,5	8	12	17	35	51,5	22	24	0,066	GEV 12	GEV 12 daxs
S	630	12	G 1/2 A	26	M20x1,5	8	14	17,5	35,5	51,5	27	24	0,09	GEG 12	GEG 12 daxs
S	630	16	G 1/4 A	18	M24x1,5	5	12	17,5	38	59,5	27	30	0,083	GER 161	GER 161 daxs
S	630	16	G 3/8 A	22	M24x1,5	8	12	18	38,5	60,5	27	30	0,089	GER 16	GER 16 daxs
S	630	16	G 1/2 A	26	M24x1,5	12	14	18,5	39	60,5	27	30	0,097	GEV 16	GEV 16 daxs
S	630	16	G 3/4 A	32	M24x1,5	12	16	20,5	41	62,5	32	30	0,163	GEG 16	GEG 16 daxs
S	630	16	G 1 A	39	M24x1,5	12	18	22,5	43	64,5	41	30	0,257	GEG 161	GEG 161 daxs
S	420	20	G 3/8 A	22	M30x2,0	8	12	20	44	66,5	32	36	0,137	GER 201	GER 201 daxs
S	420	20	G 1/2 A	26	M30x2,0	12	14	20,5	44,5	67	32	36	0,15	GER 20	GER 20 daxs
S	420	20	G 3/4 A	32	M30x2,0	15	16	20,5	44,5	67	32	36	0,167	GEV 20	GEV 20 daxs
S	420	20	G 1 A	39	M30x2,0	15	18	22,5	46,5	69	41	36	0,286	GEG 20	GEG 20 daxs
S	420	20	G 1 1/4 A	49	M30x2,0	15	20	24,5	48,5	71	50	36	0,501	GEG 201	GEG 201 daxs
S	420	25	G 1/2 A	26	M36x2,0	12	14	23	50	77,5	41	46	0,254	GER 251	GER 251 daxs
S	420	25	G 3/4 A	32	M36x2,0	15	16	23	50	77,5	41	46	0,27	GER 25	GER 25 daxs
S	420	25	G 1 A	39	M36x2,0	19	18	23	50	77,5	41	46	0,291	GEV 25	GEV 25 daxs
S	420	25	G 1 1/4 A	49	M36x2,0	19	20	25	52	79,5	50	46	0,498	GEG 25	GEG 25 daxs
S	420	25	G 1 1/2 A	55	M36x2,0	19	22	26	53	80,5	55	46	0,575	GEG 251	GEG 251 daxs
S	420	30	G 3/4 A	32	M42x2,0	15	16	24,5	53	81,5	46	50	0,362	GER 301	GER 301 daxs
S	420	30	G 1 A	39	M42x2,0	19	18	24,5	53	81,5	46	50	0,382	GER 30	GER 30 daxs
S	420	30	G 1 1/4 A	49	M42x2,0	24	20	24,5	52	81,5	50	50	0,468	GEV 30	GEV 30 daxs
S	420	30	G 1 1/2 A	55	M42x2,0	24	22	26,5	55	84,5	55	50	0,647	GEG 30	GEG 30 daxs
S	420	30	G 2 A	70	M42x2,0	24	24	30,5	59	88,5	70	50	0,989	GEG 301	GEG 301 daxs
S	420	38	G 1 A	39	M52x2,0	19	18	26	58,5	91	55	60	0,584	GER 381	GER 381 daxs
S	420	38	G 1 1/4 A	49	M52x2,0	24	20	26	58,5	91	55	60	0,627	GER 38	GER 38 daxs
S	420	38	G 1 1/2 A	55	M52x2,0	30	22	26	58,5	91	55	60	0,634	GEV 38	GEV 38 daxs
S	420	38	G 1 3/4 A	60	M52x2,0	30	24	27	59,5	92,5	60	60	0,824	GEG 38	GEG 38 daxs
S	420	38	G 2 A	70	M52x2,0	30	24	30	62,5	95	70	60	1,036	GEG 381	GEG 381 daxs
S	420	50	G 1 1/4 A	49	M68x2,0	24	20	32	71,5	101	70	80	1,155	GER 501	GER 501 daxs
S	420	50	G 1 1/2 A	55	M68x2,0	30	22	32	71,5	101	70	80	1,157	GER 50	GER 50 daxs
S	420	50	G 2 A	70	M68x2,0	40	24	32	71,5	101	70	80	1,158	GEV 50	GEV 50 daxs
