Typ GUL

Norm, Beschreibung

AVIT, ISO 8434-1 – SWOSDS
Baureihe / Series: L = Leicht / S = Schwer

• Einschraubzapfen 1 mit U-Ring (ED) nach ISO 1179-2
• 24° Dichtkegelanschluss mit O-Ring nach ISO 8434-1 mit montierter Drahtstiftmutter

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl, phosphatiert; NBR	04
Stahl, phosphatiert; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

Datenblatt GUL

CAD Datenbank

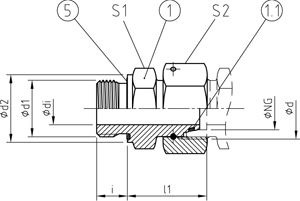

REIHE	PN	NG	ABMESSUNGEN [mm]								O-RING	U-RING	GEWICHT	BESTELLCODE	CAD
SERIES	PN	NG	DIMENSIONS								O-RING	U-RING	WEIGHT	ORDER CODE	DOWNLOAD
	[bar]	[mm]	d1	d2	d	di	i	l1	S1	S2	Pos. 1.1	Pos. 5	[kg]	Pos. 1+5	Pos. 1
L	250	15	G 1/2 A	26,9	M22x1,5	10	14	31,5	27	27	12,0x2,0	18,5x23,9x1,5	0,122	GUL 15
L	160	18	G 1/2 A	26,9	M26x1,5	13	14	32	27	32	15,0x2,0	18,5x23,9x1,5	0,166	GUL 18
L	160	22	G 3/4 A	31,9	M30x2,0	17	16	38	32	36	20,0x2,0	23,9x29,2x1,5	0,248	GUL 22
L	100	28	G 1 A	39,9	M36x2,0	22	18	39,5	41	46	26,0x2,0	29,7x35,7x2,0	0,444	GUL 28
L	100	35	G 1 1/4 A	49,9	M45x2,0	28	20	44,5	50	50	32,0x2,5	38,8x45,8x2,0	0,597	GUL 35
L	100	42	G 1 1/2 A	54,9	M52x2,0	34	22	46	55	60	38,0x2,5	44,7x50,7x2,0	0,809	GUL 42
S	630	10	G 1/4 A	18,9	M18x1,5	5	12	29	19	22	7,5x1,5	11,6x16,5x1,5	0,08	GULR 10
S	630	10	G 3/8 A	21,9	M18x1,5	6	12	31	22	22	7,5x1,5	14,7x18,9x1,5	0,09	GUL 10
S	630	10	G 1/2 A	26,9	M18x1,5	6	14	33	27	22	7,5x1,5	18,5x23,9x1,5	0,12	GULG 10
S	420	12	G 1/4 A	18,9	M20x1,5	5	12	30	22	24	9,0x1,5	11,6x16,5x1,5	0,092	GULR 12
S	420	12	G 3/8 A	21,9	M20x1,5	8	12	31	22	24	9,0x1,5	14,7x18,9x1,5	0,097	GUL 12
S	420	12	G 1/2 A	26,9	M20x1,5	8	14	33	27	24	9,0x1,5	18,5x23,9x1,5	0,127	GULG 12
S	315	16	G 3/8 A	21,9	M24x1,5	8	12	33	24	30	12,0x2,0	14,7x18,9x1,5	0,139	GULR 16
S	315	16	G 1/2 A	26,9	M24x1,5	11	14	35	27	30	12,0x2,0	18,5x23,9x1,5	0,156	GUL 16
S	315	16	G 3/4 A	31,9	M24x1,5	11	16	36,5	32	30	12,0x2,0	23,9x29,2x1,5	0,213	GULG 16
S	315	20	G 1/2 A	26,9	M30x2,0	12	14	41,5	32	36	16,3x2,4	18,5x23,9x1,5	0,241	GULR 20
S	315	20	G 3/4 A	31,9	M30x2,0	14	16	41,5	32	36	16,3x2,4	23,9x29,2x1,5	0,262	GUL 20
S	315	20	G 1 A	39,9	M30x2,0	14	18	43,5	41	36	16,3x2,4	29,7x35,7x2,0	0,369	GULG 20
S	315	25	G 3/4 A	31,9	M36x2,0	15	16	44	36	46	20,3x2,4	23,9x29,2x1,5	0,398	GULR 25
S	315	25	G 1 A	39,9	M36x2,0	19	18	45	41	46	20,3x2,4	29,7x35,7x2,0	0,472	GUL 25
S	315	25	G 1 1/4 A	49,9	M36x2,0	19	20	47	50	46	20,3x2,4	38,8x45,8x2,0	0,64	GULG 25
S	250	30	G 1 A	39,9	M42x2,0	19	18	46,5	41	50	25,3x2,4	29,7x35,7x2,0	0,489	GULR 30
S	250	30	G 1 1/4 A	49,9	M42x2,0	24	20	48,5	50	50	25,3x2,4	38,8x45,8x2,0	0,657	GUL 30
S	250	30	G 1 1/2 A	54,9	M42x2,0	24	22	47,5	55	50	25,3x2,4	44,7x50,7x2,0	0,758	GULG 30
S	250	38	G 1 1/4 A	49,9	M52x2,0	24	20	50	50	60	33,3x2,4	38,8x45,8x2,0	0,739	GULR 38
S	250	38	G 1 1/2 A	54,9	M52x2,0	30	22	51	55	60	33,3x2,4	44,7x50,7x2,0	0,839	GUL 38
S	250	38	G 2 A	69,9	M52x2,0	30	24	55	70	60	33,3x2,4	56,1x62,7x2,5	1,24	GULG 38
S	250	50	G 1 1/2 A	54,9	M68x2,0	30	22	65	70	80	46,0x3,0	44,7x50,7x2,0	1,82	GULR 50
S	250	50	G 2 A	69,9	M68x2,0	40	24	65	70	80	46,0x3,0	56,1x62,7x2,5	1,87	GUL 50
S	420	10	M14x1,5	18,9	M18x1,5	6	12	30,5	19	22	7,5x1,5	11,6x16,5x1,5	0,079	GULM 10
S	420	10	M16x1,5	21,9	M18x1,5	6	12	30,5	22	22	7,5x1,5	13,8x18,9x1,5	0,09	GULM 10
S	420	12	M18x1,5	23,9	M20x1,5	8	12	31,5	24	24	9,0x1,5	15,7x20,9x1,5	0,105	GULM 12
S	315	16	M22x1,5	26,9	M24x1,5	11	14	35	27	30	12,0x2,0	19,6x24,3x1,5	0,161	GULM 16
S	315	20	M27x2,0	31,9	M30x2,0	14	16	41,5	32	36	16,3x2,4	23,9x29,2x1,5	0,263	GULM 20
S	315	25	M33x2,0	39,9	M36x2,0	19	18	45	41	46	20,3x2,4	29,7x35,7x2,0	0,472	GULM 25
S	250	30	M42x2,0	49,9	M42x2,0	24	20	48,5	50	50	25,3x2,4	38,8x45,8x2,0	0,658	GULM 30
S	250	38	M48x2,0	54,9	M52x2,0	30	22	51	55	60	33,3x2,4	44,7x50,7x2,0	0,84	GULM 38
S	250	50	M60x2,0	69,9	M68x2,0	40	24	65	70	80	46,0x3,0	56,1x62,7x2,5	1,88	GULM 50

Gerader einstellbarer Einschraubstutzen mit U-Ring Dichtung
