Typ TSD

AVIT angelehnt an ISO 8434-1
Baureihe / Series: L = Leicht / S = Schwer

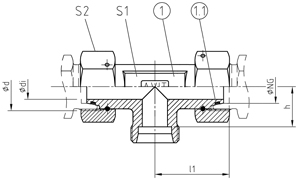

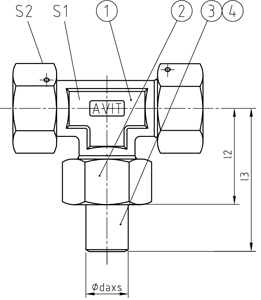

24° Dichtkegelanschluss mit O-Ring nach ISO 8434-1 mit montierter Drahtstiftmutter.

REIHE	PN	NG	ABMESSUNGEN [mm]									GEWICHT	BESTELLCODE		CAD
SERIES	PN	NG	DIMENSIONS									WEIGHT	ORDER CODE		DOWNLOAD
	[bar]	[mm]	d	di	h	l1	l2	l3	S1	S2	Pos. 1.1	[kg]	Pos. 1	Pos. 1-4
L	250	15	M22x1,5	10	21	31	38	57,5	19	27	12,0x2,0	0,2	TSD 15	TSD 15 daxs
L	160	18	M26x1,5	13	23,5	35,5	42	62	24	32	15,0x2,0	0,3	TSD 18	TSD 18 daxs
L	160	22	M30x2,0	17	27,5	40,5	45,5	67	27	36	20,0x2,0	0,39	TSD 22	TSD 22 daxs
L	100	28	M36x2,0	22	30,5	41,5	50	73,5	36	46	26,0x2,0	0,7	TSD 28	TSD 28 daxs
L	100	35	M45x2,0	28	34,5	51	59	85,5	41	50	32,0x2,5	0,91	TSD 35	TSD 35 daxs
L	100	42	M52x2,0	34	40	57	64,5	91	50	60	38,0x2,5	1,32	TSD 42	TSD 42 daxs
S	630	10	M18x1,5	6	17,5	29	35	51	19	22	7,5x1,5	0,15	TSD 10	TSD 10 daxs
S	420	12	M20x1,5	8	21,5	31	39,5	55,5	19	24	9,0x1,5	0,19	TSD 12	TSD 12 daxs
S	420	16	M24x1,5	11	24,5	36,5	45	66,5	24	30	12,0x2,0	0,3	TSD 16	TSD 16 daxs
S	315	20	M30x2,0	14	26,5	42	50	73	27	36	16,3x2,4	0,48	TSD 20	TSD 20 daxs
S	315	25	M36x2,0	18	30	48	57	85	36	46	20,3x2,4	0,9	TSD 25	TSD 25 daxs
S	250	30	M42x2,0	23	35,5	55	64	93,5	41	50	25,3x2,4	1,18	TSD 30	TSD 30 daxs
S	250	38	M52x2,0	30	41	65	73,5	106	50	60	33,3x2,4	1,87	TSD 38	TSD 38 daxs
S	250	50	M68x2,0	40	67	94	106,5	135,5	70	80	46,0x3,0	5,75	TSD 50	TSD 50 daxs

T-Verschraubung, Durchgang doppelt einstellbar
