Typ WKS

AVIT
Baureihe / Series: L = Leicht / S = Schwer

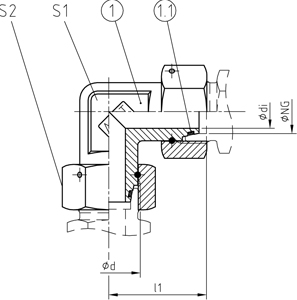

24° Dichtkegelanschluss mit O-Ring nach ISO 8434-1 mit montierter Drahtstiftmutter.

REIHE	PN	NG	ABMESSUNGEN [mm]					O-RING	GEWICHT	BESTELLCODE	CAD
SERIE	PN	NG	DIMENSIONS					O-RING	WEIGHT	ORDER CODE	DOWNLOAD
	[bar]	[mm]	d	di	l1	S1	S2	Pos. 1.1	[kg]	TYP NG
L	250	15	M22x1,5	10	31	19	27	12,0x2,0	0,165	WKS 15
L	160	18	M26x1,5	13	35,5	24	32	15,0x2,0	0,248	WKS 18
L	160	22	M30x2,0	17	40,5	27	36	20,0x2,0	0,37	WKS 22
L	100	28	M36x2,0	22	41,5	36	46	26,0x2,0	0,68	WKS 28
L	100	35	M45x2,0	28	51	41	50	32,0x2,5	0,75	WKS 35
L	100	42	M52x2,0	34	56	50	60	38,0x2,5	1,3	WKS 42
S	630	10	M18x1,5	6	29	19	22	7,5x1,5	0,135	WKS 10
S	630	12	M20x1,5	8	31	19	24	9,0x1,5	0,153	WKS 12
S	420	16	M24x1,5	11	36,5	24	30	12,0x2,0	0,255	WKS 16
S	315	20	M30x2,0	14	43	27	36	16,3x2,4	0,41	WKS 20
S	315	25	M36x2,0	18	48	36	46	20,3x2,4	0,76	WKS 25
S	250	30	M42x2,0	23	55	41	50	25,3x2,4	0,93	WKS 30
S	250	38	M52x2,0	30	63	50	60	33,3x2,4	1,46	WKS 38
S	250	50	M68x2,0	40	94	70	80	46,0x3,0	4,24	WKS 50

24° Winkel-Doppelkegel
