Typ WS

AVIT, ISO 8434-1 – SWOE
Baureihe / Series: L = Leicht / S = Schwer

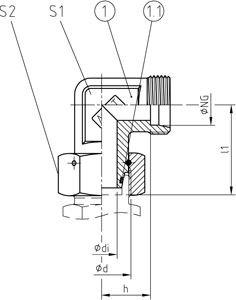

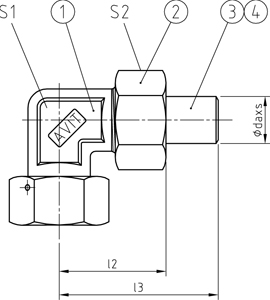

24° Dichtkegelanschluss mit O-Ring nach ISO 8434-1 mit montierter Drahtstiftmutter.

REIHE	PN	NG	ABMESSUNGEN [mm]								GEWICHT	BESTELLCODE		CAD
SERIES	PN	NG	DIMENSIONS								WEIGHT	ORDER CODE		DOWNLOAD
	[bar]	[mm]	d	di	h	l1	l2	l3	S1	S2	[kg]	Pos. 1	Pos. 1-4
L	250	15	M22x1,5	10	21	31	38	57,5	19	27	0,13	WS 15	WS 15 daxs
L	160	18	M26x1,5	13	23,5	35,5	42	62	24	32	0,21	WS 18	WS 18 daxs
L	160	22	M30x2,0	17	27,5	40,5	45,5	67	27	36	0,26	WS 22	WS 22 daxs
L	100	28	M36x2,0	22	30,5	41,5	50	73,5	36	46	0,49	WS 28	WS 28 daxs
L	100	35	M45x2,0	28	34,5	51	59	85,5	41	50	0,64	WS 35	WS 35 daxs
L	100	42	M52x2,0	34	40	56	64,5	91	50	60	1,01	WS 42	WS 42 daxs
S	630	10	M18x1,5	6	17,5	29	35	51	19	22	0,1	WS 10	WS 10 daxs
S	420	12	M20x1,5	8	21,5	31	39,5	55,5	19	24	0,13	WS 12	WS 12 daxs
S	420	16	M24x1,5	11	24,5	36,5	45	66,5	24	30	0,21	WS 16	WS 16 daxs
S	315	20	M30x2,0	14	26,5	43	50	73	27	36	0,31	WS 20	WS 20 daxs
S	315	25	M36x2,0	18	30	48	57	85	36	46	0,6	WS 25	WS 25 daxs
S	250	30	M42x2,0	23	35,5	55	64	93,5	41	50	0,77	WS 30	WS 30 daxs
S	250	38	M52x2,0	30	41	63	73,5	106	50	60	1,26	WS 38	WS 38 daxs
S	250	50	M68x2,0	40	67	94	106,5	135,5	70	80	3,62	WS 50	WS 50 daxs

Einstellbare Winkelverschraubung
