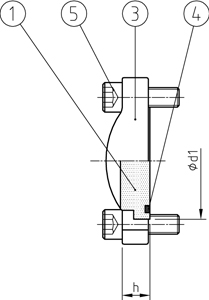

Typ AFAB

AVIT ≈ ISO 6162-1/2

• Auch mit Messanschluss G 1/4″ lieferbar
• Verwendung mit Vollflansch empfohlen

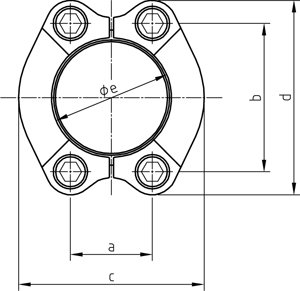

SERIE	PN	DN	SIZE	ABMESSUNGEN [mm]							O-RING	SCHRAUBEN	GEWICHT	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	DIMENSIONS							O-RING	BOLTS	WEIGHT	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	d1	h	a	b	c	d	e	Pos. 4	Pos. 5	[kg]	TYP DN-Serie
3000	350	13	½“	30,2	13	17,5	38,1	46	54	24,3	18,64x3,53	M8x25	0,26	AFAB 13-3
3000	350	19	¾“	38,1	14	22,2	47,6	52	65	32,1	24,99x3,53	M10x30	0,41	AFAB 19-3
3000	315	25	1“	44,4	16	26,2	52,4	59	70	38,5	32,92x3,53	M10x30	0,49	AFAB 25-3
3000	280	32	1¼“	50,8	14	30,2	58,7	73	80	43,7	37,69x3,53	M10x30	0,65	AFAB 32-3
3000	210	38	1½“	60,3	16	35,7	69,9	83	94	50,8	47,22x3,53	M12x35	0,98	AFAB 38-3
3000	210	51	2“	71,4	16	42,9	77,8	97	102	62,7	56,74x3,53	M12x35	1,27	AFAB 51-3
3000	175	64	2½“	84,1	19	50,8	88,9	109	115	74,9	69,44x3,53	M12x40	1,69	AFAB 64-3
3000	160	76	3“	101,6	22	61,9	106,4	131	135	90,9	85,32x3,53	M16x50	2,73	AFAB 76-3
3000	35	89	3½“	114,3	23	69,9	120,7	140	152	102,3	98,02x3,53	M16x50	3,02	AFAB 89-3
3000	35	102	4“	127	58	77,8	130,2	150	160	115	110,72x3,53	M16x50	3,44	AFAB 102-3
3000	35	127	5“	152,4	28	92,1	152,4	180	183	140,5	136,12x3,53	M16x55	4,77	AFAB 127-3
6000	420	13	½	31,7	16	18,2	40,5	48	57	24,6	18,42x3,53	M8x30	0,33	AFAB 13-6
6000	420	19	¾“	41,3	19	23,8	50,8	60	72	32,5	24,99x3,53	M10x35	0,64	AFAB 19-6
6000	420	25	1“	47,6	24	27,8	57,2	70	81	38,9	32,92x3,53	M12x45	1,01	AFAB 25-6
6000	420	32	1¼“	54	27	31,8	66,7	78	96	44,5	37,69x3,53	M12x45	1,58	AFAB 32-6
6000	420	38	1½“	63,5	27	36,5	79,4	96	113	51,6	47,22x3,53	M16x55	2,40	AFAB 38-6
6000	420	51	2“	79,4	30	44,5	96,8	114	134	67,6	56,74x3,53	M20x70	4,10	AFAB 51-6
6000	315	64	2½“	107,7	37	58,7	123,8	150	175	89,5	69,44x3,53	M24x80	8,11	AFAB 64-6
6000	315	76	3“	131,7	48	71,4	152,4	178	210	114,5	85,32x3,53	M30x100	14,41	AFAB 76-6

SAE-Blindflansch
