SAE-Winkelflanschanschluss

Typ AFW

Norm, Beschreibung

ISO 6162-1/2

Sehr kompakte und einfache, einteilige Ausführung

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl+N, verzinkt; NBR	04
Stahl+N, verzinkt; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

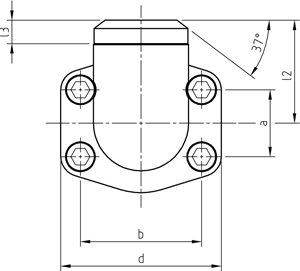

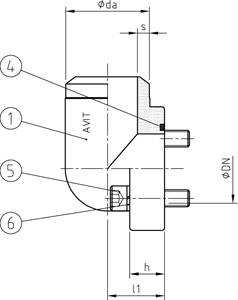

SERIE	PN	DN	SIZE	ABMESSUNGEN [mm]							SCHRAUBEN	SCHRAUBEN	GEWICHT	BESTELLCODE	CAD
SERIES	PN	DN	SIZE	DIMENSIONS							BOLTS	BOLTS	WEIGHT	ORDER CODE	DOWNLOAD
[psi]	[bar]	[mm]	[inch]	l1	l2	l3	h	a	b	d	Pos. 5	Pos. 5	[kg]	TYP DN-Serie
3000	350	13	½“	18	40	12	17	17,5	38,1	57	18,64x3,53	M8x30	0,45	AFW 13-3 21,3x2,6
3000	350	19	¾“	22	41	12	18	22,2	47,6	66	24,99x3,53	M10x35	0,63	AFW 19-3 26,9x3,6
3000	315	25	1“	28	50	13	24	26,2	52,4	71	32,92x3,53	M10x35	0,74	AFW 25-3 33,7x3,2
3000	280	32	1¼“	30	57	13	22	30,2	58,7	80	37,69x3,53	M10x35	0,93	AFW 32-3 42,4x3,2
3000	210	38	1½“	36	66	14	25	35,7	69,9	94	47,22x3,53	M12x45	1,22	AFW 38-3 48,3x4,5
3000	210	51	2“	41	66	15	25	42,9	77,8	103	56,74x3,53	M12x45	1,7	AFW 51-3 60,3x5,6
3000	175	64	2½“	50	77	25	25	50,8	88,9	115	69,44x3,53	M12x45	2,7	AFW 64-3 76,1x2,9
6000	420	13	½“	18	40	12	17	18,2	40,5	57	18,64x3,53	M8x30	0,4	AFW 13-6 21,3x4,5
6000	420	19	¾“	28	50	12	24	23,8	50,8	71	24,99x3,53	M10x35	0,53	AFW 19-6 26,9x5,6
6000	420	25	1“	30	57	13	24	27,8	57,2	80	32,92x3,53	M12x45	0,83	AFW 25-6 33,7x7,1
6000	420	32	1¼“	36	66	13	25	31,8	66,7	94	37,69x3,53	M14x50	1,83	AFW 32-6 42,4x8,0
6000	420	38	1½“	41	65	15	26	36,5	79,4	106	47,22x3,53	M16x55	1,9	AFW 38-6 48,3x8,8
6000	420	51	2“	45	75	15	35	44,5	96,8	135	56,74x3,53	M20x70	3,1	AFW 51-6 60,3x10,0
