Typ ARK

Norm, Beschreibung

AVIT, ISO 8434-1 – WDRE (DIN 3865)
BAUREIHE: L = Leicht / S = Schwer

Die einfache Lösung, um z.B. Standard Stutzenabgänge zu reduzieren. Zweifache Abdichtung, metallisch und über einen O-Ring.

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl; NBR	01
Stahl; FKM	02
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Optionen, Varianten

ohne O-Ring (-O)
Orbitalausführung (-OF)

Dokumentation

PDF Datenblatt

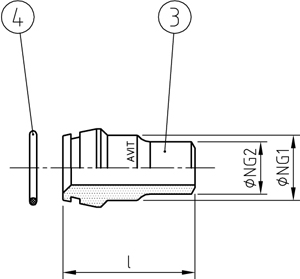

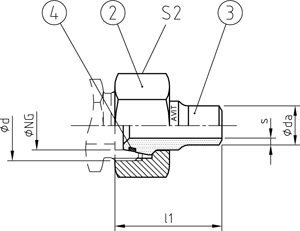

REIHE	PN	NG1	NG2	ABMESSUNGEN [mm]					O-RING	GEWICHT		BESTELLCODE		CAD
SERIES	PN	NG1	NG2	DIMENSIONS					O-RING	WEIGHT		ORDER CODE		DOWNLOAD
	[bar]	[mm]	[mm]	daxs	d	l	l1	S2	Pos. 4	AK [kg]	AKM [kg]	Pos. 3+4	Pos. 2-4	Pos. 2-4
L	160	18	15	15x2,0	M26x1,5	37	38,5	32	15,0x2,0	0,047	0,107	ARK 18>15	ARKM 18>15
L	160	22	15	15x2,0	M30x2,0	37,5	39	36	20,0x2,0	0,068	0,148	ARK 22>15	ARKM 22>15
L	160	22	18	18x2,0	M30x2,0	37,5	39	36	20,0x2,0	0,058	0,138	ARK 22>18	ARKM 22>18
L	100	28	15	15x2,0	M36x2,0	41,5	43	41	26,0x2,0	0,124	0,219	ARK 28>15	ARKM 28>15
L	100	28	18	18x2,0	M36x2,0	41,5	43	41	26,0x2,0	0,112	0,207	ARK 28>18	ARKM 28>18
L	100	28	22	22x2,5	M36x2,0	41,5	43	41	26,0x2,0	0,105	0,2	ARK 28>22	ARKM 28>22
L	100	35	15	15x2,0	M45x2,0	48,5	51	50	32,0x2,5	0,231	0,369	ARK 35>15	ARKM 35>15
L	100	35	18	18x2,0	M45x2,0	48,5	51	50	32,0x2,5	0,223	0,361	ARK 35>18	ARKM 35>18
L	100	35	22	22x2,5	M45x2,0	48,5	51	50	32,0x2,5	0,213	0,351	ARK 35>22	ARKM 35>22
L	100	35	28	28x3,0	M45x2,0	48,5	51	50	32,0x2,5	0,186	0,324	ARK 35>28	ARKM 35>28
L	100	42	15	15x2,0	M52x2,0	48	51	60	38,0x2,5	0,32	0,539	ARK 42>15	ARKM 42>15
L	100	42	18	18x2,0	M52x2,0	48	51	60	38,0x2,5	0,307	0,526	ARK 42>18	ARKM 42>18
L	100	42	22	22x2,5	M52x2,0	48	51	60	38,0x2,5	0,305	0,524	ARK 42>22	ARKM 42>22
L	100	42	28	28x3,0	M52x2,0	48	51	60	38,0x2,5	0,289	0,508	ARK 42>28	ARKM 42>28
L	100	42	35	35x3,0	M52x2,0	48	51	60	38,0x2,5	0,232	0,451	ARK 42>35	ARKM 42>35
S	420	10	6	6x1,5	M18x1,5	32	34	22	7,5x1,5	0,016	0,044	ARK 10>06	ARKM 10>06
S	420	10	8	8x1,5	M18x1,5	32	34	22	7,5x1,5	0,018	0,046	ARK 10>08	ARKM 10>08
S	420	12	6	6x1,5	M20x1,5	32,5	34,5	24	9,0x1,5	0,021	0,054	ARK 12>06	ARKM 12>06
S	420	12	8	8x1,5	M20x1,5	32,5	34,5	24	9,0x1,5	0,021	0,054	ARK 12>08	ARKM 12>08
S	420	12	10	10x2,0	M20x1,5	32,5	34,5	24	9,0x1,5	0,024	0,057	ARK 12>10	ARKM 12>10
S	315	16	8	8x1,5	M24x1,5	39,5	42,5	30	12,0x2,0	0,037	0,102	ARK 16>08	ARKM 16>08
S	315	16	10	10x2,0	M24x1,5	39,5	42,5	30	12,0x2,0	0,038	0,103	ARK 16>10	ARKM 16>10
S	315	16	12	12x2,5	M24x1,5	39,5	42,5	30	12,0x2,0	0,04	0,105	ARK 16>12	ARKM 16>12
S	315	20	10	10x2,0	M30x2,0	43,5	47	36	16,3x2,4	0,06	0,16	ARK 20>10	ARKM 20>10
S	315	20	12	12x2,5	M30x2,0	43,5	47	36	16,3x2,4	0,06	0,16	ARK 20>12	ARKM 20>12
S	315	20	16	16x3,0	M30x2,0	43,5	47	36	16,3x2,4	0,063	0,163	ARK 20>16	ARKM 20>16
S	315	25	10	10x2,0	M36x2,0	50,5	54,5	46	20,3x2,4	0,114	0,311	ARK 25>10	ARKM 25>10
S	315	25	12	12x2,5	M36x2,0	50,5	54,5	46	20,3x2,4	0,112	0,309	ARK 25>12	ARKM 25>12
S	315	25	16	16x3,0	M36x2,0	50,5	54,5	46	20,3x2,4	0,121	0,318	ARK 25>16	ARKM 25>16
S	315	25	20	20x3,0	M36x2,0	50,5	54,5	46	20,3x2,4	0,133	0,33	ARK 25>20	ARKM 25>20
S	315	30	10	10x2,0	M42x2,0	52,5	58	50	25,3x2,4	0,161	0,376	ARK 30>10	ARKM 30>10
S	315	30	12	12x2,5	M42x2,0	52,5	58	50	25,3x2,4	0,165	0,38	ARK 30>12	ARKM 30>12
S	315	30	16	16x3,0	M42x2,0	52,5	58	50	25,3x2,4	0,166	0,381	ARK 30>16	ARKM 30>16
S	315	30	20	20x3,0	M42x2,0	52,5	58	50	25,3x2,4	0,165	0,38	ARK 30>20	ARKM 30>20
S	315	30	25	25x4,0	M42x2,0	52,5	58	50	25,3x2,4	0,167	0,382	ARK 30>25	ARKM 30>25
S	315	38	10	10x2,0	M52x2,0	57	65	60	33,3x2,4	0,285	0,601	ARK 38>10	ARKM 38>10
S	315	38	12	12x2,5	M52x2,0	57	65	60	33,3x2,4	0,29	0,606	ARK 38>12	ARKM 38>12
S	315	38	16	16x3,0	M52x2,0	57	65	60	33,3x2,4	0,29	0,606	ARK 38>16	ARKM 38>16
S	315	38	20	20x3,0	M52x2,0	57	65	60	33,3x2,4	0,297	0,613	ARK 38>20	ARKM 38>20
S	315	38	25	25x4,0	M52x2,0	57	65	60	33,3x2,4	0,294	0,61	ARK 38>25	ARKM 38>25
S	315	38	30	30x5,0	M52x2,0	57	65	60	33,3x2,4	0,328	0,644	ARK 38>30	ARKM 38>30
S	315	50	10	10x2,0	M68x2,0	60,5	68,5	80	46,0x3,0	0,564	1,318	ARK 50>10	ARKM 50>10
S	315	50	12	12x2,5	M68x2,0	60,5	68,5	80	46,0x3,0	0,571	1,325	ARK 50>12	ARKM 50>12
S	315	50	16	16x3,0	M68x2,0	60,5	68,5	80	46,0x3,0	0,58	1,334	ARK 50>16	ARKM 50>16
S	315	50	20	20x3,0	M68x2,0	60,5	68,5	80	46,0x3,0	0,58	1,334	ARK 50>20	ARKM 50>20
S	315	50	25	25x4,0	M68x2,0	60,5	68,5	80	46,0x3,0	0,573	1,327	ARK 50>25	ARKM 50>25
S	315	50	30	30x5,0	M68x2,0	60,5	68,5	80	46,0x3,0	0,576	1,33	ARK 50>30	ARKM 50>30
S	315	50	38	38x6,0	M68x2,0	60,5	68,5	80	46,0x3,0	0,548	1,302	ARK 50>38	ARKM 50>38

Die Wandstärken (s) der Schweißreduzierkegel entsprechen der Druckstufe PN 315 und sind somit zu allen Rohrdimensionen kompatibel.
Für die Verwendung in der Duckstufe PN 420 müssen Druckabschläge berücksichtigt werden.

The wall thicknesses (s) of the welding reducing cones correspond to pressure stage PN 315 and are therefore compatible with all pipe dimensions. For use in pressure stage PN 420, pressure reductions must be taken into account.
