Typ GDA

Norm, Beschreibung

AVIT, ISO 8434-1 – RDSW
Baureihe / Series: L = Leicht / S = Schwer

Mit dem geraden 24° Konus Adapter reduzieren Sie den Konusstutzen oder können auch defekte Schneidringanschlüsse instandsetzen.

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl, phosphatiert; NBR	04
Stahl, phosphatiert; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

Datenblatt GDA

CAD Datenbank

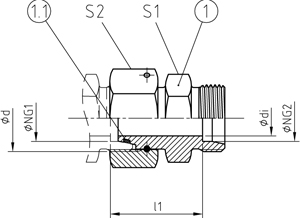

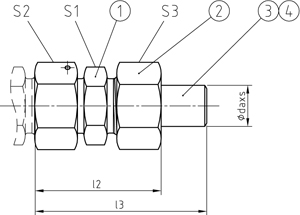

REIHE	PN	NG1	NG2	ABMESSUNGEN [mm]								O-RING	GEWICHT	BESTELLCODE		CAD
SERIES	PN	NG1	NG2	DIMENSIONS								O-RING	WEIGHT	ORDER CODE		DOWNLOAD
	[bar]	[mm]	[mm]	d	di	l1	l2	l3	S1	S2	S3	Pos. 1.1	[kg]	Pos. 1	Pos. 1-4	Pos. 1
L	250	18	15	M26x1,5	12	33,5	50,5	70	24	32	27	15,0x2,0	0,151	GDA 18>15	GDA 18>15 daxs
L	250	18	18	M26x1,5	13	33	52	73	27	32	32	15,0x2,0	0,146	GDA 18	GDA 18 daxs
L	160	22	15	M30x2,0	12	40	57	76,5	27	36	27	20,0x2,0	0,246	GDA 22>15	GDA 22>15 daxs
L	160	22	18	M30x2,0	15	39,5	59	79	27	36	32	20,0x2,0	0,232	GDA 22>18	GDA 22>18 daxs
L	160	22	22	M30x2,0	17	41,5	59,5	80,5	32	36	36	20,0x2,0	0,222	GDA 22	GDA 22 daxs
L	100	28	15	M36x2,0	12	40,5	58	77	36	46	27	26,0x2,0	0,313	GDA 28>15	GDA 28>15 daxs
L	100	28	18	M36x2,0	15	40	59,5	80	36	46	32	26,0x2,0	0,3	GDA 28>18	GDA 28>18 daxs
L	100	28	22	M36x2,0	19	42	60,5	81,5	36	46	36	26,0x2,0	0,291	GDA 28>22	GDA 28>22 daxs
L	100	28	28	M36x2,0	22	43	62,5	86	41	46	41	26,0x2,0	0,388	GDA 28	GDA 28 daxs
L	100	35	15	M45x2,0	12	40,5	64	83	46	50	27	32,0x2,5	0,6	GDA 35>15	GDA 35>15 daxs
L	100	35	18	M45x2,0	15	46	65,5	86,5	46	50	32	32,0x2,5	0,588	GDA 35>18	GDA 35>18 daxs
L	100	35	22	M45x2,0	19	48	66,5	87,5	46	50	36	32,0x2,5	0,57	GDA 35>22	GDA 35>22 daxs
L	100	35	28	M45x2,0	24	48	67,5	91	46	50	41	32,0x2,5	0,534	GDA 35>28	GDA 35>28 daxs
L	100	35	35	M45x2,0	28	47,5	71,5	99	50	50	50	32,0x2,5	0,56	GDA 35	GDA 35 daxs
L	100	42	15	M52x2,0	12	48,5	65,5	85	50	60	27	38,0x2,5	0,786	GDA 42>15	GDA 42>15 daxs
L	100	42	18	M52x2,0	15	48	67	87	50	60	32	38,0x2,5	0,782	GDA 42>18	GDA 42>18 daxs
L	100	42	22	M52x2,0	19	49,5	68	89,5	50	60	36	38,0x2,5	0,765	GDA 42>22	GDA 42>22 daxs
L	100	42	28	M52x2,0	24	49,5	69	93	50	60	41	38,0x2,5	0,732	GDA 42>28	GDA 42>28 daxs
L	100	42	35	M52x2,0	30	48	73	100	50	60	50	38,0x2,5	0,695	GDA 42>35	GDA 42>35 daxs
L	100	42	42	M52x2,0	34	48,5	73,5	99,5	55	60	60	38,0x2,5	0,65	GDA 42	GDA 42 daxs
S	630	10	8	M18x1,5	5	33,5	48	64,5	19	22	19	7,5x1,5	0,079	GDA 10>08	GDA 10>08 daxs
S	630	10	10	M18x1,5	6	33	50,5	67	22	22	22	7,5x1,5	0,086	GDA 10	GDA 10 daxs
S	630	12	10	M20x1,5	7	33,5	51	67	22	24	22	9,0x1,5	0,095	GDA 12>10	GDA 12>10 daxs
S	630	12	12	M20x1,5	8	33,5	51,5	67,5	22	24	24	9,0x1,5	0,096	GDA 12	GDA 12 daxs
S	420	16	10	M24x1,5	7	36,5	54	70	24	30	22	12,0x2,0	0,157	GDA 16>10	GDA 16>10 daxs
S	420	16	12	M24x1,5	8	35,5	53	69,5	24	30	24	12,0x2,0	0,157	GDA 16>12	GDA 16>12 daxs
S	420	16	16	M24x1,5	11	37,5	58	79,5	27	30	30	12,0x2,0	0,152	GDA 16	GDA 16 daxs
S	315	20	10	M30x2,0	7	42	60,5	76,5	30	36	22	16,3x2,4	0,243	GDA 20>10	GDA 20>10 daxs
S	315	20	12	M30x2,0	8	42	61	77	30	36	24	16,3x2,4	0,244	GDA 20>12	GDA 20>12 daxs
S	315	20	16	M30x2,0	12	43	64,5	86	30	36	30	16,3x2,4	0,23	GDA 20>16	GDA 20>16 daxs
S	315	20	20	M30x2,0	14	44	68	90,5	32	36	36	16,3x2,4	0,253	GDA 20	GDA 20
S	315	25	10	M36x2,0	7	46	64	80,5	36	46	22	20,3x2,4	0,42	GDA 25>10	GDA 25>10 daxs
S	315	25	12	M36x2,0	8	46	64	81	36	46	24	20,3x2,4	0,421	GDA 25>12	GDA 25>12 daxs
S	315	25	16	M36x2,0	12	47	68	89,5	36	46	30	20,3x2,4	0,413	GDA 25>16	GDA 25>16 daxs
S	315	25	20	M36x2,0	15	47	71,5	94,5	36	46	36	20,3x2,4	0,415	GDA 25>20	GDA 25>20 daxs
S	315	25	25	M36x2,0	19	48	75	102,5	41	46	46	20,3x2,4	0,454	GDA 25	GDA 25 daxs
S	250	30	10	M42x2,0	7	48	65,5	81,5	41	50	22	25,3x2,4	0,517	GDA 30>10	GDA 30>10 daxs
S	250	30	12	M42x2,0	8	48	66	82	41	50	24	25,3x2,4	0,518	GDA 30>12	GDA 30>12 daxs
S	250	30	16	M42x2,0	12	49	69,5	91	41	50	30	25,3x2,4	0,511	GDA 30>16	GDA 30>16 daxs
S	250	30	20	M42x2,0	15	49	73	95,5	41	50	36	25,3x2,4	0,514	GDA 30>20	GDA 30>20 daxs
S	250	30	25	M42x2,0	19	49	76,5	104	41	50	46	25,3x2,4	0,512	GDA 30>25	GDA 30>25 daxs
S	250	30	30	M42x2,0	24	51	79,5	109	46	50	50	25,3x2,4	0,548	GDA 30	GDA 30 daxs
S	250	38	12	M52x2,0	8	52	70	86	50	60	24	33,3x2,4	0,835	GDA 38>12	GDA 38>12 daxs
S	250	38	16	M52x2,0	12	53	74	95,5	50	60	30	33,3x2,4	0,829	GDA 38>16	GDA 38>16 daxs
S	250	38	20	M52x2,0	15	53	77,5	100,5	50	60	36	33,3x2,4	0,832	GDA 38>20	GDA 38>20 daxs
S	250	38	25	M52x2,0	19	54	81	108,5	50	60	46	33,3x2,4	0,83	GDA 38>25	GDA 38>25 daxs
S	250	38	30	M52x2,0	24	54,5	83	112,5	50	60	50	33,3x2,4	0,816	GDA 38>30	GDA 38>30 daxs
S	250	38	38	M52x2,0	30	54	86,5	119	55	60	60	33,3x2,4	0,806	GDA 38	GDA 38 daxs
S	250	50	16	M68x2,0	12	67,5	88	109,5	70	80	30	46,0x3,0	2,02	GDA 50>16	GDA 50>16 daxs
S	250	50	20	M68x2,0	15	67,5	91,5	114,5	70	80	36	46,0x3,0	2,01	GDA 50>20	GDA 50>20 daxs
S	250	50	25	M68x2,0	19	68	95	122,5	70	80	46	46,0x3,0	2,01	GDA 50>25	GDA 50>25 daxs
S	250	50	30	M68x2,0	24	68,5	97	126,5	70	80	50	46,0x3,0	1,98	GDA 50>30	GDA 50>30 daxs
S	250	50	38	M68x2,0	30	68	100,5	133	70	80	60	46,0x3,0	1,95	GDA 50>38	GDA 50>38 daxs
S	250	50	50	M68x2,0	40	70	109,5	138,5	70	80	80	46,0x3,0	1,91	GDA 50	GDA 50 daxs
