Gerade Verschraubung

Typ GV

AVIT, ISO 8434-1 – S
Baureihe / Series: L = Leicht / S = Schwer

Beidseitiger 24° Konusanschluss mit metrischem Gewinde nach ISO 8434-1

Werkstoff, Oberflächen Bestellcode
Stahl, verzinkt; NBR 01
Stahl, verzinkt; FKM 02
Stahl, phosphatiert; NBR 04
Stahl, phosphatiert; FKM 05
Edelstahl 1.4571; NBR 41
Edelstahl 1.4571; FKM 42

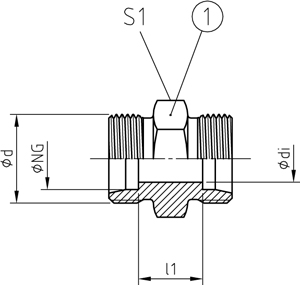

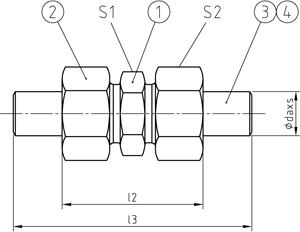

REIHEPNNG1ABMESSUNGEN [mm]GEWICHTBESTELLCODECAD
SERIESDIMENSIONSWEIGHTORDER CODEDOWNLOAD
[bar][mm]ddil1l2l3S1S2[kg]Pos. 1Pos. 1-4Pos. 1
L25010M16x1,5813458017190,025GV 10 LGV 10 L daxs
L25012M18x1,51014478219220,032GV 12 LGV 12 L daxs
L25015M22x1,51216548924270,052GV 15GV 15 daxs
L16018M26x1,51516559327320,071GV 18GV 18 daxs
L16022M30x2,01920569932360,095GV 22GV 22 daxs
L10028M36x2,024216010741410,144GV 28GV 28 daxs
L10035M45x2,030206912246500,224GV 35GV 35 daxs
L10042M52x2,036217012355600,311GV 42GV 42 daxs
S80010M18x1,5717528519220,045GV 10GV 10 daxs
S63012M20x1,5819558822240,064GV 12GV 12 daxs
S63016M24x1,512216210627300,092GV 16GV 16 daxs
S42020M30x2,015237111632360,156GV 20GV 20 daxs
S42025M36x2,019268013541460,275GV 25GV 25 daxs
S42030M42x2,024278414346500,358GV 30GV 30 daxs
S42038M52x2,030299415955600,607GV 38GV 38 daxs
S42050M68x2,0383611517470801,197GV 50GV 50 daxs
