Rückschlagventil

Typ RRV

Rückschlagventil

Norm, Beschreibung

Baureihe / Series: L = light / S = heavy

Durchfluss vom Einschraubzapfen zum Rohr, Öffnungsdruck 1 bar, Durchfluss max. 8 m/sec. Einschraubzapfen mit U-Ring Dichtung (ED) nach ISO 1179-2 (Whitworth) oder ISO 9974-2 (Metrisch).

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, Zink-Nickel; NBR	01
Stahl, Zink-Nickel; FKM	02
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Dokumentation

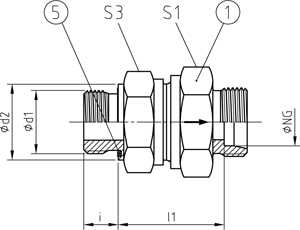

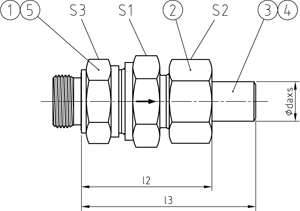

TYPE	PN	NG	ABMESSUNGEN [mm]									U-RING	GEWICHT	BESTELLCODE		CAD
TYPE	PN	NG	DIMENSIONS									U-RING	WEIGHT	ORDER CODE		DOWNLOAD
	[bar]	[mm]	d1	d2	i	l1	l2	l3	S1	S2	S3	Pos. 5	[kg]	Pos. 1+5	Pos. 1-5	Pos. 1+5
Whitworth	420	8	G 1/4 A	18,9	12	31,5	46,5	62,5	19	19	19	11,6x16,5x1,5	0,115	RRV 08	RRV 08 daxs
Whitworth	420	10	G 3/8 A	21,9	12	38	56	72	24	22	22	14,7x18,9x1,5	0,15	RRV 10	RRV 10 daxs
Whitworth	420	12	G 3/8 A	21,9	12	41	59	75	27	24	24	14,7x18,9x1,5	0,185	RRV 12	RRV 12 daxs
Whitworth	420	16	G 1/2 A	26,9	14	48	68,5	90	36	30	32	18,5x23,9x1,5	0,32	RRV 16	RRV 16 daxs
Whitworth	420	20	G 3/4 A	31,9	16	52	76	99	46	36	41	23,9x29,2x1,5	0,595	RRV 20	RRV 20 daxs
Whitworth	250	25	G 1 A	39,9	18	54,5	81,5	109	50	46	46	29,7x35,7x2,0	0,85	RRV 25	RRV 25 daxs
Whitworth	250	30	G 1 1/4 A	49,9	20	64	92,5	122	60	50	60	38,8x45,8x2,0	1,36	RRV 30	RRV 30 daxs
Whitworth	250	38	G 1 1/2 A	54,9	22	69,5	102	134,5	70	60	65	44,7x50,7x2,0	1,95	RRV 38	RRV 38 daxs
Metrisch	420	8	M14x1,5	18,9	12	31,5	46,5	62,5	19	19	19	11,6x16,5x1,5	0,115	RRVM 08	RRVM 08 daxs
Metrisch	420	10	M16x1,5	21,9	12	38	56	72	27	24	24	13,8x18,9x1,5	0,15	RRVM 10	RRVM 10 daxs
Metrisch	420	12	M18x1,5	23,9	12	41	59	75	27	24	24	15,7x20,9x1,5	0,185	RRVM 12	RRVM 12 daxs
Metrisch	420	16	M22x1,5	26,9	14	48	68,5	90	36	30	32	19,6x24,3x1,5	0,32	RRVM 16	RRVM 16 daxs
Metrisch	420	20	M27x2,0	31,9	16	52	76	99	46	36	41	23,9x29,2x1,5	0,595	RRVM 20	RRVM 20 daxs
Metrisch	250	25	M33x2,0	39,9	18	54,5	81,5	109	50	46	46	29,7x35,7x2,0	0,845	RRVM 25	RRVM 25 daxs
Metrisch	250	30	M42x2,0	49,9	20	64	92,5	122	60	50	60	38,8x45,8x2,0	1,35	RRVM 30	RRVM 30 daxs
Metrisch	250	38	M48x2,0	54,9	22	69,5	102	134,5	70	60	65	44,7x50,7x2,0	1,968	RRVM 38	RRVM 38 daxs
