Typ SV

Norm, Beschreibung

AVIT
BAUREIHE: S = Schwer

Einschraubzapfen mit O-Ring Dichtung mit zylindrischem Whitworth Rohrgewinde nach ISO 228-1 (Typ SV) oder metrischem Gewinde nach ISO 261 (Typ SVM).

Werkstoffe, Oberflächen

Werkstoff, Oberflächen	Bestellcode
Stahl, verzinkt; NBR	01
Stahl, verzinkt; FKM	02
Stahl, phosphatiert; NBR	04
Stahl, phosphatiert; FKM	05
Edelstahl 1.4571; NBR	41
Edelstahl 1.4571; FKM	42

Optionen, Varianten

Metrisches Gewinde (zylindrisch)	TYP M NG
Verschraubung mit Überwurfmutter und Schneidring	-SR
Verschraubung nur mit Überwurfmutter	-A

Dokumentation

Datenblatt SV

Montageanleitung SV

CAD Datenbank

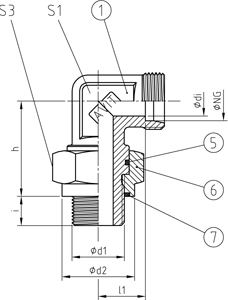

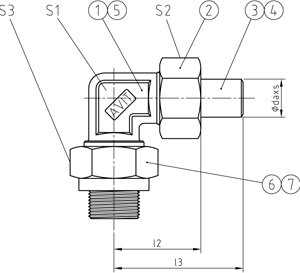

PN	NG		ABMESSUNGEN [mm]										O-RING	GEWICHT	BESTELLCODE		CAD
PN	NG		DIMENSIONS										O-RING	WEIGHT	ORDER CODE		DOWNLOAD
[bar]	[mm]	d1	d2	di	h	i	l1	l2	l3	S1	S2	S3	Pos. 5/7	[kg]	Pos. 1+5-7	Pos. 1-7	Pos. 1+5-7
800	10	G 1/4 A	22	5	36,5	12	17,5	35	51	19	22	24	14,0x2,0	0,165	SV 101	SV 101 daxs
800	10	G 3/8 A	24	7	36,5	12	17,5	35	51	19	22	27	17,0x1,5	0,17	SV 102	SV 102 daxs
630	12	G 3/8 A	24	8	38	12	21,5	39,5	55,5	19	24	27	17,0x1,5	0,185	SV 12	SV 12 daxs
630	16	G 1/2 A	30	12	41	14	24,5	45	66,5	24	30	32	22,0x2,0	0,281	SV 16	SV 16 daxs
420	20	G 3/4 A	40	15	51	16	26,5	50	73	27	36	41	26,6x2,6	0,458	SV 20	SV 20 daxs
420	25	G 1 A	46	19	61	18	30	57	85,5	36	46	50	34,5x2,6	0,808	SV 25	SV 25 daxs
420	30	G 1 1/4 A	54	24	66	20	36,5	64	93,5	41	50	60	43,0x3,0	1,207	SV 30	SV 30 daxs
420	38	G 1 1/2 A	60	30	72	22	41	73,5	106	50	60	65	48,0x3,0	1,85	SV 38	SV 38 daxs
160	50	G 2 A	75	40	90	24	67	106,5	135,5	80	80	80	61,0x3,5	5,5	SV 50	SV 50 daxs
800	10	M14x1,5	22	7	36,5	12	17,5	35	51	19	22	24	14,0x2,0	0,165	SVM 101	SVM 101 daxs
800	10	M16x1,5	24	7	36,5	12	17,5	35	51	19	22	27	17,0x1,5	0,168	SVM 102	SVM 102 daxs
630	12	M18x1,5	24	8	38	12	21,5	39	55,5	19	24	27	18,0x1,5	0,183	SVM 12	SVM 12 daxs
630	16	M22x1,5	30	12	41	14	24,5	45	67	24	30	32	22,0x2,0	0,277	SVM 16	SVM 16 daxs
420	20	M27x2,0	40	15	51	16	26,5	50	73	27	36	41	26,6x2,6	0,452	SVM 20	SVM 20 daxs
420	25	M33x2,0	46	19	61	18	30	57	85	36	46	50	34,5x2,6	0,83	SVM 25	SVM 25 daxs
420	30	M42x2,0	54	24	66	20	35,5	64	93,5	41	50	60	43,0x3,0	1,123	SVM 30	SVM 30 daxs
420	38	M48x2,0	60	30	72	22	41	73,5	106	50	60	65	48,0x3,0	1,87	SVM 38	SVM 38 daxs
160	50	M60x2,0	75	40	90	24	67	106,5	135,5	80	80	80	61,0x3,5	5,5	SVM 50	SVM 50 daxs
