Typ TV

AVIT, ISO 8434-1 – T
Baureihe: L = Leicht / S = Schwer

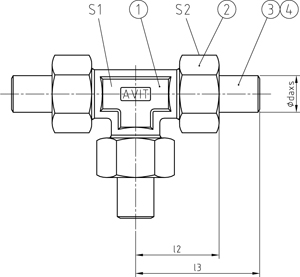

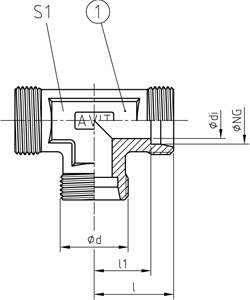

T-Stutzen mit 24° Konusanschluss mit metrischem Gewinde nach ISO 8434-1.

REIHE	PN	NG	ABMESSUNGEN [mm]								GEWICHT	BESTELLCODE		CAD
SERIES	PN	NG	DIMENSIONS								WEIGHT	ORDER CODE		DOWNLOAD
	[bar]	[mm]	d	di	l	l1	l2	l3	S1	S2	[kg]	Pos. 1	Pos. 1-4
L	420	15	M22x1,5	12	28	21	38,5	57,5	19	27	0,107	TV 15	TV 15 daxs
L	420	18	M26x1,5	15	31	23,5	41	62	24	32	0,157	TV 18	TV 18 daxs
L	250	22	M30x2,0	19	35	27,5	45,5	67	27	36	0,217	TV 22	TV 22 daxs
L	250	28	M36x2,0	24	38	30,5	50	73,5	36	41	0,369	TV 28	TV 28 daxs
L	250	35	M45x2,0	30	45	34,5	58,5	85,5	41	50	0,534	TV 35	TV 35 daxs
L	250	42	M52x2,0	36	51	40	64,5	91	50	60	0,64	TV 42	TV 42 daxs
S	800	10	M18x1,5	7	25	17,5	35	51,5	19	22	0,092	TV 10	TV 10 daxs
S	630	12	M20x1,5	8	29	21,5	39,5	55,5	19	24	0,129	TV 12	TV 12 daxs
S	630	16	M24x1,5	12	33	24,5	45	66,5	24	30	0,19	TV 16	TV 16 daxs
S	420	20	M30x2,0	15	37	26,5	50,5	73	27	36	0,296	TV 20	TV 20 daxs
S	420	25	M36x2,0	19	42	30	57	84,5	36	46	0,538	TV 25	TV 25 daxs
S	420	30	M42x2,0	24	49	35,5	64	93,5	41	50	0,778	TV 30	TV 30 daxs
S	420	38	M52x2,0	30	57	41	73,5	106	50	60	1,157	TV 38	TV 38 daxs
S	420	50	M68x2,0	38	85	67	106,5	136	70	80	3,956	TV 50	TV 50 daxs

T-Verschraubung
