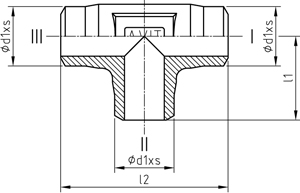

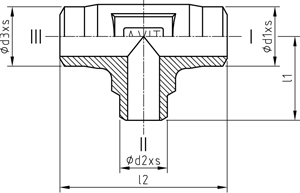

T / TR
AVIT ≈ DIN EN 10253-2 (DIN 2615)
Datenblatt Tabelle enthält eine Auswahl von möglichen Rohrabmessungen. Bitte fragen Sie bei Bedarf spezifiziert an. Der zulässige Betriebsdruck wird durch die verwendete Rohrabmessung bestimmt.
Stahl
Edelstahl 1.4571
| NG | DN | NPS | WANDDICKE / WALL THICKNESS s | ABMESSUNGEN [mm] | BESTELLCODE | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Serien: DIN 3,4,5 (AVIT), ANSI B36.10 | DIMENSIONS | ORDER CODE | |||||||||||
| [mm] | [mm] | [inch] | d | 3 | STD40 | 4 | XS80 | 5 | 160 | XXS | l1 | l2 | TYP daxs / d2xs / d3xs |
| 12 | - | - | 12 | 1,5 | - | 2 | - | 2,5 | - | 3 | 25 | 50 | T d1xs / d2xs / d3xs |
| 16 | - | - | 16 | 1,5 | - | 2 | - | 2,5 | - | 3 | 29 | 58 | T d1xs / d2xs / d3xs |
| 20 | - | - | 20 | 2 | - | 2,5 | - | 3 | - | 4 | 33 | 66 | T d1xs / d2xs / d3xs |
| - | 12 | 1/2“ | 21,3 | 2 | 2,7 | 3,2 | 3,7 | 4 | 4,8 | 7,5 | 33 | 66 | T d1xs / d2xs / d3xs |
| 25 | - | - | 25 | 2,5 | - | 3 | - | 4 | - | 5 | 37 | 74 | T d1xs / d2xs / d3xs |
| - | 20 | 3/4“ | 26,9 | 2,3 | 2,9 | 3,2 | 3,9 | 4 | 5,6 | 7,8 | 42 | 84 | T d1xs / d2xs / d3xs |
| 30 | - | - | 30 | 3 | - | 4 | - | 5 | - | 6 | 42 | 84 | T d1xs / d2xs / d3xs |
| - | 25 | 1“ | 33,7 | 2,6 | 3,4 | 3,2 | 4,5 | 5,6 | 6,4 | 9,1 | 48 | 98 | T d1xs / d2xs / d3xs |
| 38 | - | - | 38 | 4 | - | 5 | - | 6 | - | 8 | 49 | 98 | T d1xs / d2xs / d3xs |
| - | 32 | 1 1/4“ | 42,4 | 2,6 | 3,6 | 3,6 | -5,6 | 4 | -7,1 | 9,7 | 57 | 114 | T d1xs / d2xs / d3xs |
| - | 40 | 1 1/2“ | 48,3 | 2,6 | 3,6 | 4 | 4,5 | 5,1 | 7,1 | 10,2 | 57 | 114 | T d1xs / d2xs / d3xs |
| 50 | - | 50 | 5 | - | 6 | - | 8 | - | 10 | 85 | 170 | T d1xs / d2xs / d3xs | |
| - | 50 | 2“ | 60,3 | 2,9 | 3,9 | 4,5 | 5,5 | -8 | -10 | -12,5 | 85 | 170 | T d1xs / d2xs / d3xs |
| - | 65 | 2 1/2“ | 76,1 | 2,9 | 4,5 | 5 | 6,3 | 7,1 | 10 | 12,5 | 76 | 152 | T d1xs / d2xs / d3xs |
| - | 80 | 3“ | 88,9 | 3,2 | 5,5 | 5,6 | 7,6 | 8 | -14,2 | -17,5 | 86 | 172 | T d1xs / d2xs / d3xs |
| - | - | 3 1/2“ | 101,6 | - | 5,7 | -7,1 | -8,8 | -12,5 | -16 | -20 | 105 | 210 | T d1xs / d2xs / d3xs |
| - | 100 | 4“ | 114,3 | 3,6 | - | 6,3 | 8,8 | -14,2 | -17,5 | -20 | 105 | 210 | T d1xs / d2xs / d3xs |
| - | 125 | 5“ | 139,7 | 4 | - | 6,3 | -8 | 10 | -17,5 | -22,2 | 124 | 248 | T d1xs / d2xs / d3xs |
| - | 150 | 6“ | 168,3 | 4,5 | - | 7,1 | - | 11 | -17,5 | -22,2 | 143 | 286 | T d1xs / d2xs / d3xs |
| - | 200 | 8“ | 219,1 | 4,5 | 6,3 | 8 | 12,5 | 20 | - | -36 | 180 | 360 | T d1xs / d2xs / d3xs |
