Typ DGN-T

Norm, Beschreibung

AVIT

• Niederdruck Rohrdrehgelenk mit zylindrischem Whitworth Rohrgewinde nach ISO 228-1
• Einbaufertig zur Kombination mit Einschraubverschraubungen
• Einschraubloch bis DN 50 TYPE N (schmal) ISO 1179-1

Werkstoffe

Werkstoff	Bestellcode
Vergütungsstahl 1.7225	DGNT NG
Edelstahl 1.4571	EDGNT NG

Dokumentation

PDF Datenblatt

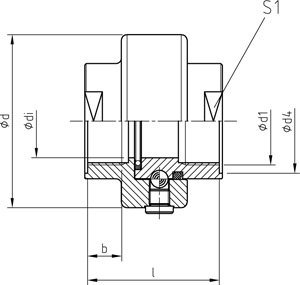

PN	DN	ABMESSUNGEN [mm]							BESTELLCODE	CAD
PN	DN	DIMENSIONS							ORDER CODE	DOWNLOAD
[bar]	[mm]	d1	d4	d	di	l	b	S1	TYP DN d1
16	20	G 3/4	33	74	22,3	75	19	36	DGNT 20
16	25	G 1	41	78	28,5	72	20	46	DGNT 25
16	32	G 1 1/4	51	88	37,2	77	20	50	DGNT 32
16	40	G 1 1/2	56	107	41	82	26	60	DGNT 40
16	50	G 2	71	118	50	94	26	70	DGNT 50
16	65	G 2 1/2	-	133	61	97	30	-	DGNT 65
16	80	G 3	-	152	82,5	100	30	-	DGNT 80
16	100	G 4	-	181	104	109	30	-	DGNT 100
